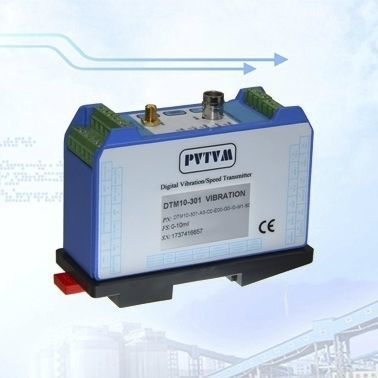

振動監視システム DTM10

ステータスパワー速度

分散型振動トランスミッターモニターDTM10は、近接プローブを使用した機械の振動監視に最適で、PLCやDCSシステムとのModbusインターフェイスを備えています。また、DTMは冗長電源と冗長4-20mAトランスミッションを搭載しています。PVTVM独自の戦略により、DTMはハードウェアを変更することなく、ほぼすべての近接プローブシステムとインターフェースすることができます。 エレクトリカル 電源を供給します。 DC22～30V、150mA。 ガルバニック絶縁 周波数特性（-3dB）。 公称周波数：4〜3.0KHz 低周波：0.5〜100Hz プロキシミティプローブ インターフェース 感性です。 5mm、8mmプローブ。 8 mV/um (200 mv/mil) 11mmプローブ。 4 mv/um (100 mv/mil) 25mmプローブ。 2mv/um (50mv/mil) バッファード出力です。 フィルタリングされていないオリジナル信号 インピーダンス：150Ω 最大ケーブル距離 300m（1000フィート） 感度：センサーと同じ ローカルBNC接続、端子台 S0、S1オプション。 ソース、非絶縁 S2、S3オプション。 パッシブ、ガルバニック絶縁、1000VDC 電源供給範囲：DC22～30V 4-20mA出力。 デュアル4-20mA、ソース付き（ループパワー不要） 最大負荷抵抗です。 380Ω アラームセットアップ。 0 ~ 100% FS. 精度：±0.1％。 ディレイ 1~60s は、1 秒の増加に従って、デフォルトです 3s です。遅延のないスピードモニター。 リレーです。 シール エポキシ樹脂 容量：0.2A/240VAC、0.4A/110VACまたは 2.0A/24VDC, 抵抗性負荷 リレータイプです。SPTD 絶縁しています。 1000VDC LEDによる機械状態表示。 OKを出す。 システムOK表示 ALT：ALERTレベルを超える振動。 DNG：DANGERレベルを超える振動。 BYP：BYPASSの中のシステム
