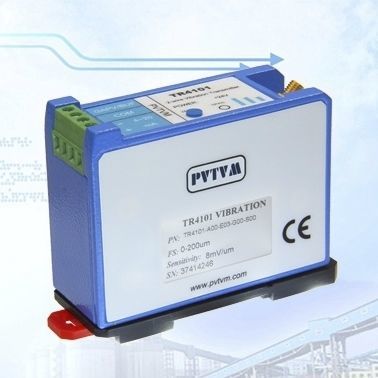

振動伝達体 TR4101

ラジアルシャフト振動用2線式ループ電源トランスミッター 近接プローブドライバーを必要としない 4-20mA出力 バッファード出力/ GAP 他社製近接プローブ（5mm、8mm、11mm）と互換性があります。 DCS/PLCを直接搭載 TR4101は、プラント機械のバランスシャフトのラジアル振動をモニタリングするための費用対効果の高いソリューションです。TR4101は、近接プローブドライバと信号調整回路を1つのパッケージに統合しています。近接プローブと延長ケーブルでシステムとして動作します。 エレクトリカル 電源を供給します。 16-30VDC 周波数特性(±3dB)。 2.0 - 3,000Hz プローブとケーブル。 5mまたは9mの近接プローブと延長ケーブル 5mm、8mm、11mmのプローブに対応。 近接プローブを含む。TM0180、TM0105、TM0110、3300、7200、990シリーズ センサーのリニアレンジ（AISI 4140鋼での参考値）。 5mm、8mmプローブ。 2.0 mm (80mil) 約0.25mm（10mil）～2.25mm（90mil）。 11mmプローブ。 4.0mm (160mil) 約0.4mm（15mil）～4.4mm（175mil）。 全体的に振動がある。 4-20mA 2線式、負荷 バッファードアウトプット／GAP: オリジナル振動、無濾過 公称：2-18VDC インピーダンス：20kΩ ケーブルの最大距離 3.0m（10フィート） 感度：公称8.0mV/um (200mV/mil) 最大負荷です。 50×(Vs-16) ここで、Vsはシステム電源 孤立している。 > 500Vrms以上、回路からケースまで システムOKです。 システムOK：4-20mAを出力 システムノットOK：出力＜3.6mA 物理的 高さ：75mm（2.95インチ） 重量：0.5kg（1.0lb） 環境関連 温度です。 動作： -40℃〜+70 保存方法：-40℃～＋100 湿度です。 90%結露しないこと
