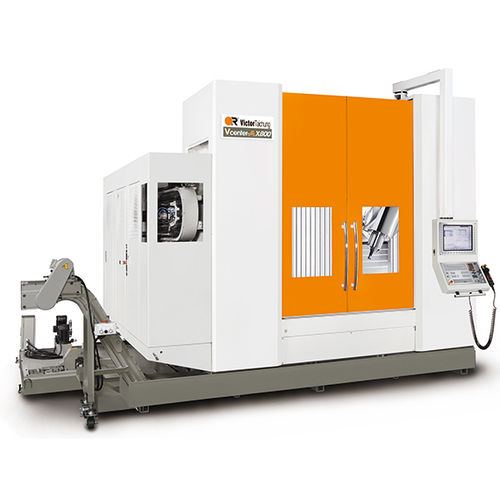

5軸マシニングセンタ VCENTER-X800縦型ロータリーテーブル切断
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- 関連機能
- 切断
- X軸移動距離
1,600 mm
(62.99 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
400 mm, 600 mm, 740 mm, 1,000 mm
(15.75 in, 23.62 in, 29.13 in, 39.37 in)- 回転速度
15,000 rpm
(94,248 rad.min-1)- 出力
最大: 22 kW
(29.91 hp)最少: 15 kW
(20.39 hp)
詳細
垂直
5 軸マシニングセンタVCENTER-AX800 (5 軸加工)
固定テーブルの横に回転テーブルを構築し、この革新的なモデルVcenter-AX800 縦型マシニングセンタは走行カラムにスイベルヘッドを装備し、大きな部品（直径 1000mm）に5 軸加工を実現します。 両方の回転軸用のRoller-cam-drive® 機構は、4 + 1 軸重加工に十分な剛性を保証し、高い回転速度は従来のウォームギア機構と比較して全体のサイクルタイムを短縮します。
スイベルヘッド（B 軸）とロータリーテーブル（C 軸）は、直径 1000mmまでの大型部品の5 軸加工を容易にします。
C 軸テーブルは、重切削用の高トルク3433 Nmでクランプされています。
B 軸スイベルヘッドは、
剛性をさらに高める1° 増分と4 + 1 軸加工能力を備えたヒルトカップリングを備えています。
BBT-40 スピンドル (回転数)
---
