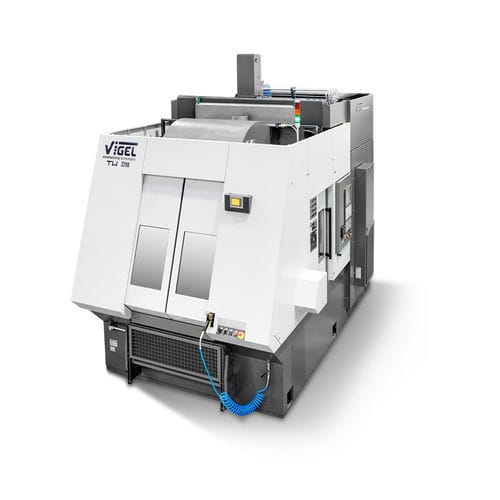

多軸マシニングセンタ Platform 35軸5-3軸横型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸, 5-3軸
- 主軸の方向
- 横型
- タイプ
- ロータリーテーブル, ダブルテーブル
- スピンドル
- HSK A-63, HSK-A50, HSK-80-A
- その他の特徴
- モジュール式, 多軸, 工具交換装置付
- X軸移動距離
160 mm, 210 mm, 320 mm, 640 mm
(6.3 in, 8.27 in, 12.6 in, 25.2 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
最大: 12,000 rpm
(75,398 rad.min-1)最少: 8,000 rpm
(50,265 rad.min-1)- 出力
20 kW, 26 kW, 32 kW
(27.19 hp, 35.35 hp, 43.51 hp)- X軸の移動速度
60 m/min
- Y軸の移動速度
60 m/min
- Z軸の移動速度
70 m/min
- 位置決め精度
8 µm
- ツール交換時間
2.8 s
- 総重量
12 t
(13.23 us ton)- 全長
3,620 mm
(142.5 in)- 全幅
2,260 mm
(89 in)- 全高
3,500 mm
(137.8 in)
詳細
5軸多軸横形マシニングセンタ
- 最大限の柔軟性を実現するモジュラー機械コンセプト
- 多軸マシニングセンター
- 0°-180°パレットチェンジャー：加工中のロード/アンロードが可能
- 第4+5軸機能
- ピックアップ工具交換システム
---
カタログ
Platform 3
1 ページ
