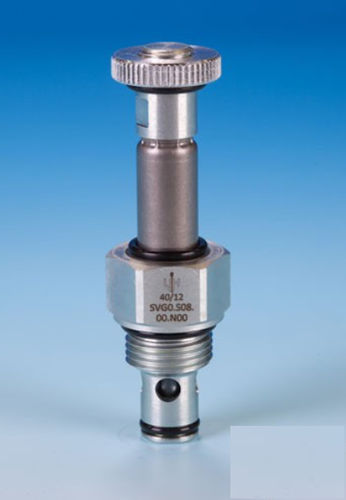

直動式電磁弁 SVG0.S08

2方向常閉型水

ソレノイド作動、2ウェイ2ポジション、ノーマルクローズ、パイロット式 ポペットタイプのねじ込み式カートリッジバルブです。 一般に高圧回路の閉塞装置や負荷保持装置として使用されます。コイルが非通電のとき、SVG0.S08 は逆止弁として機能し、2 から 1 への自由な流れを許容し、1 から 2 への流れを阻止します。 コイルに通電するとポペットが上がり、1→2 の流路を開きます。このとき、2→1への流れは大きく制限されます。 1ピースボディによる高剛性設計により、キャビティ内の偏心の影響を最小限に抑え、高い信頼性を実現しています。 流路の最適化により、低圧力損失を実現しました。 技術的特徴 外装はすべて亜鉛メッキ仕上げで、腐食に強い。 バルブ部品はすべて高強度鋼を使用しています。ポペットは焼入れ研磨されており、摩耗を最小限に抑え、長寿命です。 コイルシールがソレノイドシステムを保護します。 マニュアルオーバーライドオプション SAEコモンキャビティ 最大流量 - 40 l/min 応答時間 - 通電時30ms、非通電時50ms 流体 - 粘度7.4～420cStの潤滑性を有する鉱物系または合成樹脂系 最低引込電圧 - 公称値の85%。 方向性 - 制限なし 取り付けトルク - 40-45 Nm シールキットコード - SK.030およびSK.027(コイル) 重量 - 0.110 kg
