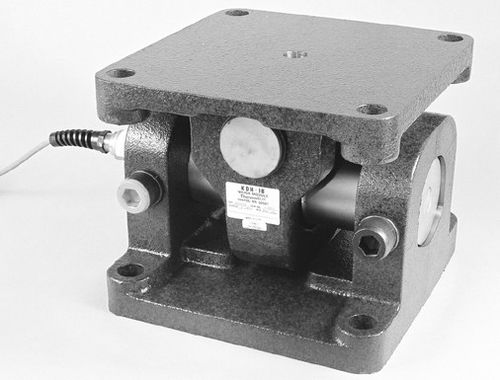

両側剪断梁ロードセル KDH-1B

ブロック型歪みゲージ計量

KDH-1Bシリーズ計量モジュールは、独自の両端せん断ビーム設計を採用し、コンパクトで高強度の在庫・プロセス計量センサーを実現します。大型の在庫容器やプロセス容器で使用するために、このモジュールはチェックレス（チェックロッドやステイロッドなし）設計、薄型、対称ボルト間隔を実現しています。フローティングトッププレートとヨークの配置により、モジュールは容器の熱膨張・収縮に対応し、測定誤差を生じさせません。耐サイドロード性により、風荷重や振動を受けるシステムでも高い精度が得られます。一体型電線管継手とポット付きキャビティにより、優れた湿度およびホースダウン保護が得られます。KDHモジュールは、固有の「過剰設計」を必要とする重量のある構造に最適で、ANSI/ACE 7-98規格に適合するか、それを上回るエンジニアリング作業を強化します。KDH-1Bモジュールは、風、熱膨張、地震によって不利な力が発生する場合に優れています。 特徴 - 耐荷重範囲：200Kおよび300Kポンド（90.7Kおよび136K kg） - 薄型でたわみが少なく、左右対称の取り付けボルトパターンで取り付けが容易 - フローティング設計により熱伸縮に対応 - 耐震・耐風セルフチェック設計 - FMおよびCSAの危険場所認可済み
