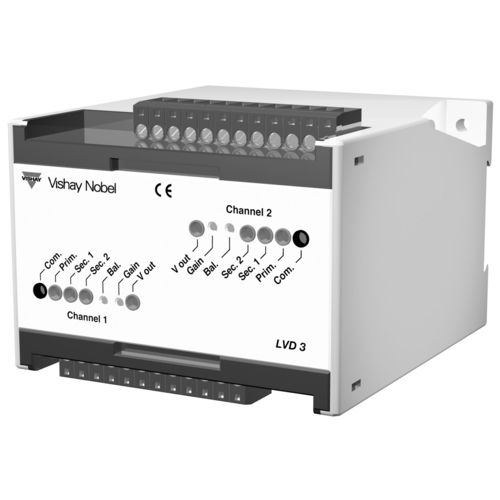

シグナルコンディショナーLVD3は、LVDTトランスデューサーによる正確で迅速な位置測定のために開発されました。このモジュールは、互いに電気的に絶縁され、電源からも絶縁された2つの同じチャンネルで構成されています。各チャンネルには、トランスデューサにAC電源を供給するオシレーター、トランスデューサからの2つの位置検出信号用の入力、および電流と電圧を出力する調整可能な信号増幅器があります。LVD 3および接続されたLVDTトランスデューサーの校正は、モジュール上のスイッチ、ポテンショメーター、テストソケットによって簡単に行うことができます。LVD 3は、DINレールまたは任意の平らな面に取り付けられます。モジュールへのすべての電気的接続は、各チャンネルに1つのプラグイン式端子ブロックを介して行われます。
特徴
- 2つの独立した測定チャンネル
- トランスデューサの励振:2.5~3.2 kHz
- プライマリフィードバックまたはサムフィードバック
- 電圧出力0〜10または±10V
- 電流出力4〜20mA
- 供給電源DC24V
- DINレールに素早く取り付け可能
- CEマーク取得
- EMC対応
---
