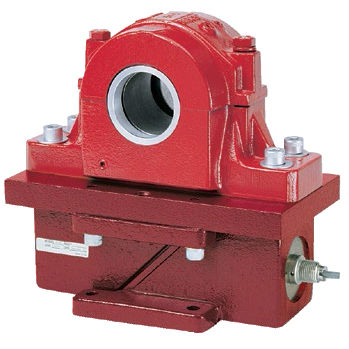

引張りロードセル HTZ-3

ブロック型歪みゲージステンレススチール製

HTZ-3ウェブ張力測定モジュールは、新規または既存の設備において、ローラーピローブロックの真下に取り付けるように設計されています。各モジュールには、オプションのピローブロックアダプタープレートを使用するための一体型マウントパッドが含まれています。アダプタプレートは上向きまたは下向きの測定が可能で、各コーナーには安全停止のための取り付けポイントが設けられています。トランスデューサーは、高強度のステンレススチールから機械加工され、頑丈な.I.ビーム検出部を実現しています。この部分には、温度補償されたホイートストンブリッジアレイのフォイルSR-4®ストレインゲージが取り付けられ、精密な精度で校正されています。この結果、温度安定性は、検出部の膨張係数とゲージを密接に一致させることによるものです。モジュールの密閉性は、NEMA 4およびIP65の要件を満たしています。一体型のケーブルコンジットフィッティング、エポキシ樹脂でシールされたストレインゲージ、ステンレススチール製のトランスデューサにより、水のかかる場所やウォッシュダウンが必要な場所での長期的な信頼性を確保しています。ピローブロックベアリングの下に必要なスペースは最小限に抑えられているため、後付けでもラインプロファイルの変更はごくわずかです。1000ポンドモジュールの全高は2インチです。BLHは、実際の検出ロールの構成に基づいてHTZ-3のサイズを推奨します。モジュールは、現場で押しボタン式にシステムを校正できるように、出力信号を一致させて校正・認証されています。 特徴 - 測定範囲500, 1K, 2K, 5K, 10K, 20K, 50K lb (227, 454, 907, 2.27K, 4.54K, 9K, 22.7K kg) - 頑丈なステンレススチール製「I」ビーム検出部 - 上下方向の力の測定が可能 - SR-4®フォイル・ストレイン・ゲージとの完全なホイートストンブリッジ - 工場での校正により、現場でのテストウェイトの使用が不要
