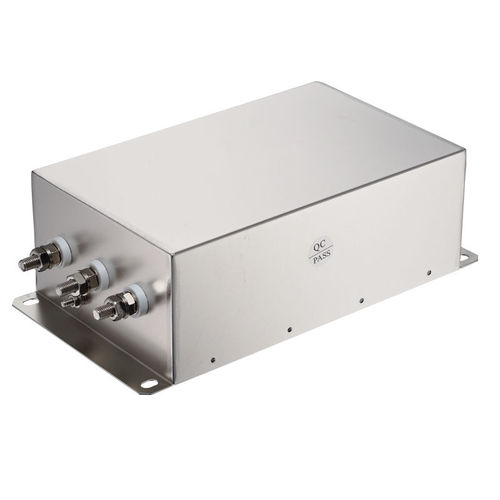

変換器用フィルタ回路 FWI-3

帯域通過パッシブEMI

I. 三相出力 EMIフィルタ特性 1. 定格電圧：250V/440V（690V/1140Vをカスタマイズすることができます）。 2. 動作周波数：0-120ヘルツ周波数。 3. 耐電圧テスト（1 分）：ライン-2250VDC、ライン-ライン1500VDC。 4. 温度範囲:-25 ～ 85 ℃。 5. 絶縁抵抗：ライン-（下 300A）> = 1500M（ヨーロッパ）。 6. スイッチング周波数：Fmax = 60KHz。 7. Dv/Dt阻害、過電圧阻害、電磁干渉インバータを低減します。 8. 1A-1600A（アンプ）からの電流大電流。 9. 安定性、安全性、堅牢を確保するために高品質のコンポーネントを使用します。 10. インバータとモータコイルは、インバータ出力フィルタ用の摩耗と損傷を低減します。 EMIフィルタまたは電磁干渉フィルタは、信号または電力線上に存在する伝導干渉を抑制するために使用される電子受動装置です。 EMIフィルタは、環境内に存在する電磁干渉信号に対してデバイスを耐性を高めるために、デバイスまたは他の機器によって発生する干渉を抑制するために使用できます。 ほとんどのEMIフィルタは、差動モードとコモンモード干渉を抑制する部品で構成されています。 EMIフィルタには多くの異なる種類があります。 VTdriveでは、タイプ、ケースサイズ/寸法、インピーダンス、最大 DC 抵抗、静電容量、定格電流によって分類される最も一般的なタイプの多くを在庫しています。 当社のウェブサイト上のパラメトリックフィルタは、必要な仕様に応じて検索結果を絞り込むのに役立ちます。
