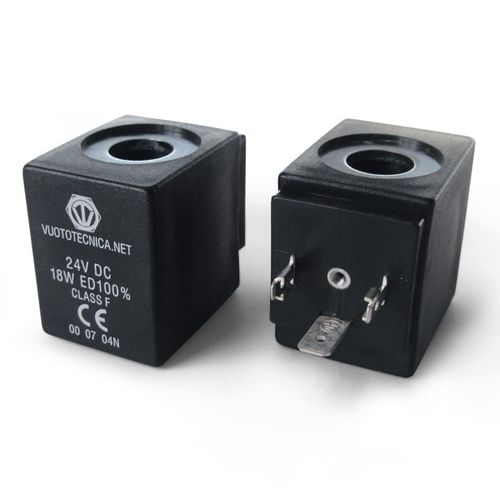

ACコイル 0007 series

DC電磁弁用銅製ワイヤー

電気コイルは、合成樹脂で完全に可塑化されたナイロンコイルに銅線を巻いたもので、電磁弁の電磁アクチュエータを作動させます。このコイルに電流を流すと磁界が発生し、アクチュエータ内部の可動コアを作動させます。可動コアにはシャッターが内蔵または固定されており、シャッターの口を開閉することで弁の整流を行います。 標準の電気コイルは、合成樹脂で完全に可塑化されており、VDE規格に準拠した絶縁クラスF（155℃まで）、EN 175301-803（DIN 43650を除く）に準拠した6.3 mmの3端子電気接続となっています。 保護等級保護等級：IP 54; コネクタ挿入時IP 65。 公称電圧値の許容誤差： ±10%。 周波数値の許容誤差： ±5 室温：-10～+45°C 流体温度：-10～+95°C 電気吸収量：ACで8～20V.A.、DCで6.5～18W。 電気コイルは360°回転可能。
