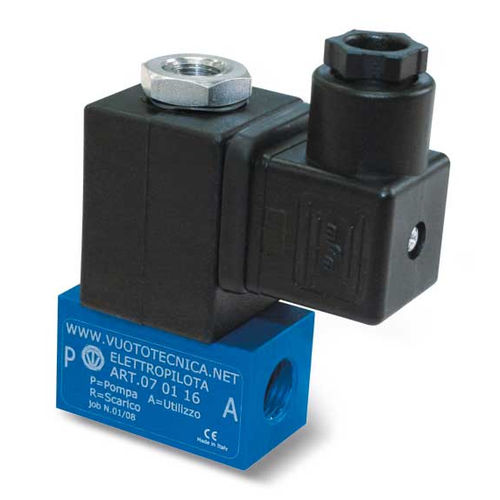

直動式電磁弁 070x16 series

3方向常閉型真空用

3方真空電磁パイロット弁 このダイレクトドライブバルブは真空用に特別に設計されており、通常は閉じています。 アルマイト処理された本体には接続口とオリフィスがあり、アクチュエータは電気コイルで作動します。 NBRニトリルゴムまたはVulkollan®のソレノイドパイロットバルブシャッターは、アクチュエータモバイルコアの不可欠な部分です。 2方電磁パイロット弁のオリフィスは同じ大きさですが、3方電磁パイロット弁のオリフィスはチューブを通して3mmの出口直径を持っています。反応時間が非常に短いため、1分間に非常に多くのサイクルを行うことができます。 標準の電気コイルは合成樹脂で完全に可塑化されており、VDE規格に準拠した絶縁クラスF（155℃まで）、EN 175301-803（DIN 43650を除く）に準拠した6.3mmの3端子電気接続です。 保護等級IP 54; 挿入コネクタはIP 65。 電圧公称値の許容誤差：±10%。 最大吸収量： ACで0 V.A.、DCで18 W。 ACで8V.A.、DCで6.5W。(07 00 16 - 07 00 20) 電気コイルは360°回転可能。 コネクタはコイル上で180°回転可能です。ご要望に応じて、LEDライト、干渉防止回路、過電圧および極性反転に対する保護装置を装備することができます。
