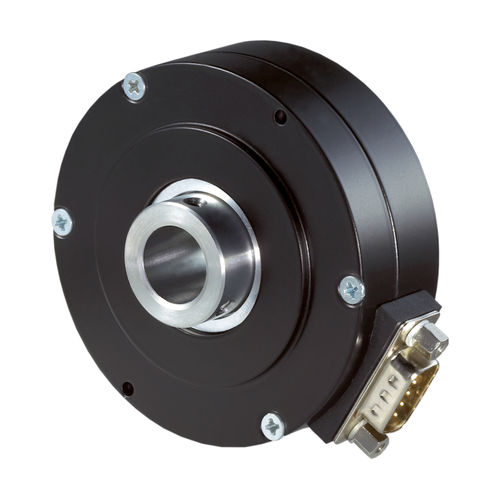

インクリメンタルロータリエンコーダ IH740中空軸タイプRS-422アルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 機械的特性
- 中空軸タイプ
- 出力シグナル
- RS-422
- 材質
- アルミニウム, ステンレススチール製
- 保護レベル
- IP65
- その他の特徴
- 激しい使用に耐える
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 25,000 unit
最少: 1 unit
- 軸径
最大: 18 mm
(0.71 in)最少: 6 mm
(0.24 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力周波数
300 kHz
- 動作温度
最大: 100 °C
(212 °F)最少: -20 °C
(-4 °F)
詳細
インクリメンタルエンコーダは、1回転あたりのパルス数（PPR）が決められています。出力信号は、基準パルスZと同様に、電気的に90度シフトした信号AとBです。RS422(TTL)またはプッシュプル(HTL)がドライバ出力として最も一般的です。インクリメンタルエンコーダは、特に速度、角度、距離の測定に適しています。
サイズØ 74 mm
信号A, /A, B, /B, Z, /Z
電源電圧： 4.75-30 VDC
---
カタログ
GES Encoder Catalogue
84 ページ
