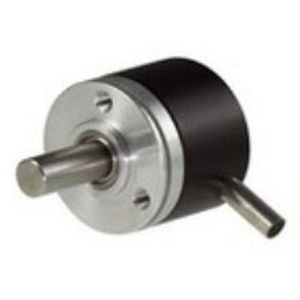

インクリメンタルロータリエンコーダ IS240中実軸RS-4225VDC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 機械的特性
- 中実軸
- 出力シグナル
- RS-422
- 供給電圧
- 5VDC
- 材質
- アルミニウム, ステンレススチール製
- 保護レベル
- IP65
- その他の特徴
- 超小型
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最少: 1 unit
最大: 1,024 unit
- ハウジング径
24 mm
(0.94 in)- 軸径
最少: 3 mm
(0.12 in)最大: 6 mm
(0.24 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力周波数
100 kHz
- 動作温度
最少: -20 °C
(-4 °F)最大: 70 °C
(158 °F)
詳細
インクリメンタルエンコーダは、1回転あたりのパルス数（PPR）が決められています。出力信号は、基準パルスZと同様に、電気的に90度シフトした信号AとBです。RS422(TTL)またはプッシュプル(HTL)がドライバ出力として最も一般的です。インクリメンタルエンコーダは、特に速度、角度、距離の測定に適しています。
サイズØ 24mm
信号a, /a, b, /b, z, /z
---
カタログ
IS240
2 ページ
