絶対ロータリエンコーダ WDGA 36A
磁気16ビット32ビット

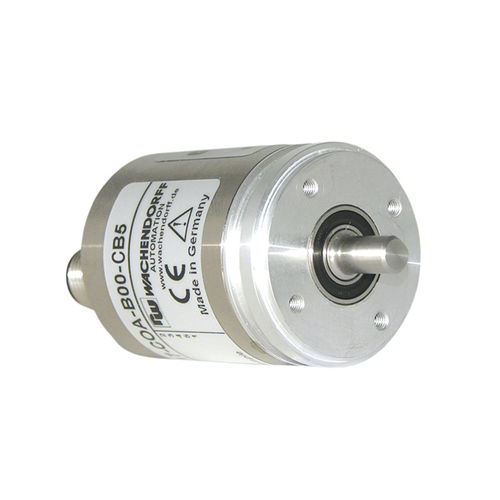

絶対ロータリエンコーダ - WDGA 36A - Wachendorff Automation GmbH & Co. KG - 磁気 / 16ビット / 32ビット
絶対ロータリエンコーダ - WDGA 36A - Wachendorff Automation GmbH & Co. KG - 磁気 / 16ビット / 32ビット
絶対ロータリエンコーダ - WDGA 36A - Wachendorff Automation GmbH & Co. KG - 磁気 / 16ビット / 32ビット - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

タイプ
絶対
技術
磁気
アブソリュートエンコーダ分解能
16ビット, 32ビット
アブソリュートエンコーダ回転数
16ビット, 32ビット
機械的特性
中実軸, シングルターン, マルチターン, シンクロ クランプ式
出力シグナル
CANopen
保護レベル
IP67, IP65
その他の特徴
高解像度, 高精度
ハウジング径

36 mm
(1.42 in)

軸径

6 mm
(0.24 in)

長さ

11.5 mm
(0.453 in)

回転速度

12,000 rpm
(75,398 rad.min-1)

動作温度

最少: -40 °C
(-40 °F)

最大: 100 °C
(212 °F)

詳細

アブソリュートシャフトエンコーダ、磁気式、CANopen シンクロフランジ CiA 301に準拠した通信プロファイル エンコーダCiA 406 V3.2 class C2用デバイスプロファイル。 バイナリコード ハイライト - CANopen - CiA 301準拠の通信プロファイル - エンコーダ用デバイスプロファイル CiA 406 V3.2 class C2 - ステータスインジケータLED (CiA 303-3) - LSS (CiA 305) またはオプションのSDOによりフィールドバスフードを使用せずに設定可能 - CANopenの豊富な機能 - 位置、速度、加速度オブジェクト - ワークエリア監視とエンコーダカム - 最大4つの送信PDOを個別に設定可能 - スケール機能 - ハートビート、ノードガード、広範な診断機能 製品詳細 フランジ シンクロフランジ スチールケースクロームメッキ、磁気シールド付き 分解能 シングルターンレゾリューション 65,536ステップ/360°(16ビット) 多回転分解能 最大許容軸負荷ラジアル80 N 最大許容軸荷重(アキシャル):50N Ø 8 mm シャフトの長さL: 18 mm 最大許容軸荷重 ラジアル50 N 最大許容軸荷重(アキシャル):50N 供給電源 DC10V〜DC32V 消費電流:標準50 mA 消費電力: max. 0.5 W

---
