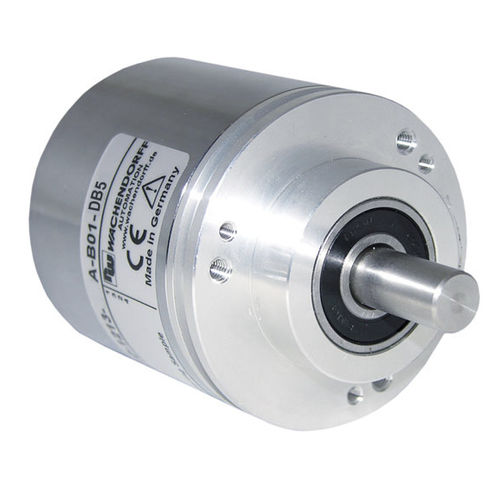

絶対ロータリエンコーダ WDGA 58B磁気16ビット32ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- アブソリュートエンコーダ分解能
- 16ビット, 32ビット
- アブソリュートエンコーダ回転数
- 16ビット, 32ビット
- 機械的特性
- 中実軸, シングルターン, マルチターン, フランジ取り付け
- 出力シグナル
- CANopen, CANopen LIFT方式
- 供給電圧
- 24VDC, 12VDC, 15VDC, 32VDC
- 材質
- スチール製
- 保護レベル
- メンテナンスフリー, IP67, IP65
- その他の特徴
- 高解像度, ガルバニック絶縁
- ハウジング径
58 mm
(2.28 in)- 軸径
最大: 10 mm
(0.39 in)最少: 6 mm
(0.24 in)- 長さ
最大: 20 mm
(0.787 in)最少: 12 mm
(0.472 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 動作温度
最大: 100 °C
(212 °F)最少: -40 °C
(-40 °F)
詳細
磁気式アブソリュート軸エンコーダ, CANopen LIFT WDGA 58B;
NEW: D-SUB、9ピンのコネクタ付き。
ガルバニック絶縁。
クランプフランジ
CiA 301に準拠した通信プロファイル
アプリケーションプロファイル CANopen Lift CiA 417に準拠。
バイナリーコード
ハイライト
- EnDra®はメンテナンスフリーで環境に配慮しています。
- CANopen LIFT, シングルターン/マルチターン
- CiA 301に準拠した通信プロファイル
- アプリケーションプロファイル CANopen Lift CiA 417に準拠
- シングルターン/マルチターン (16 bit / 32 bit)
- 32ビットプロセッサーによる未来志向のテクノロジー
- 2色LEDによる動作状態表示とCiA 303-3に準拠したエラーメッセージ表示
- ラジアル荷重220N、アキシャル荷重120Nまでの高負荷に対応
製品詳細
フランジ
クランピングフランジ
ハウジング
スチールケースクロームメッキ、磁気シールド
分解能
シングルターンレゾリューション
65,536ステップ/360°（16ビット）
アドバイス注意オプションAASなし＝IP67フルバージョン
最大許容軸荷重 ラジアル125 N
最大許容軸荷重許容軸荷重（アキシャル）：120N
注意注意オプションAASなし＝IP67フルバージョン
最高。許容シャフト負荷ラジアル。125 N
最大許容軸荷重許容軸荷重（アキシャル）：120N
最大許容軸荷重 ラジアル220 N
最大許容軸荷重アキシャル：120N
注意注意オプションAASなし＝IP67フルバージョン
最高。許容軸負荷ラジアル220N, 22.434kp
最大許容軸荷重軸方向許容荷重：120N、12.237kp
---
