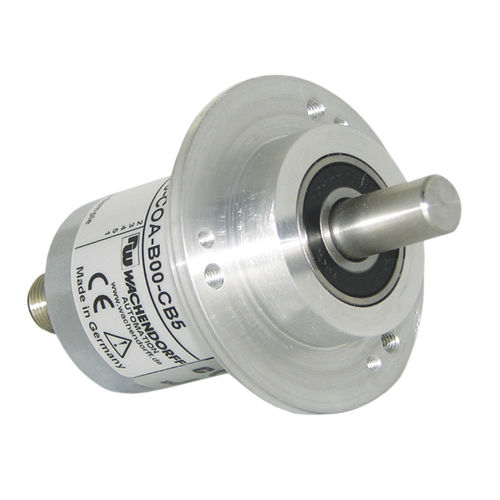

絶対ロータリエンコーダ WDGA 58B磁気16ビット32ビット
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- アブソリュートエンコーダ分解能
- 16ビット, 32ビット
- アブソリュートエンコーダ回転数
- 16ビット, 32ビット
- 機械的特性
- 中実軸, シングルターン, マルチターン, フランジ取り付け, 溶封
- 出力シグナル
- SSIインターフェース付き, シリアル
- 供給電圧
- 32VDC, 4.5VDC
- 材質
- スチール製
- 保護レベル
- メンテナンスフリー, 堅牢, IP67, IP65, IP40, IP20, EMC
- 用途
- 工業用
- その他の特徴
- コンパクト
- ハウジング径
58 mm
(2.28 in)- 軸径
最少: 6 mm
(0.24 in)最大: 10 mm
(0.39 in)- 長さ
最少: 12 mm
(0.472 in)最大: 20 mm
(0.787 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 動作温度
最少: -40 °C
(-40 °F)最大: 100 °C
(212 °F)
詳細
アブソリュートシャフトエンコーダ, 磁気式, SSI
クランピングフランジ
バイナリコードまたはグレーコード
ハイライト
- EnDraマルチターン技術：メンテナンスフリーで環境にやさしい
- コンパクトな産業用モデル
- インターフェースSSI (同期式シリアルインターフェース)
- コードバイナリまたはグレイ
- プリセット入力
- カウント方向変更可能
- 状態表示LED
- EMC：EN 61000-6-2, EN 61000-6-3
製品詳細
フランジ
スチールケースクロームメッキ、磁気シールド
分解能
シングルターンレゾリューション
最大65,536ステップ/360°（16ビット）
マルチターン分解能
最大43bitまで
アドバイス注意オプションAASなし＝IP67フルバージョン
最大許容軸荷重 ラジアル125 N
最大許容軸荷重許容軸荷重（アキシャル）：120N
最大許容軸荷重 ラジアル220 N
最大許容軸荷重アキシャル：120N
最高使用回転数
消費電流: 50 mA typ.
消費電力: max. 0.5 W
消費電流: 80 mA typ.
消費電力 max. 0.44 W
保護等級
ハウジングIP65, IP67、シャフトシール付き。IP65、ケーブルアウトレットK1: IP40、K6: IP20
---
