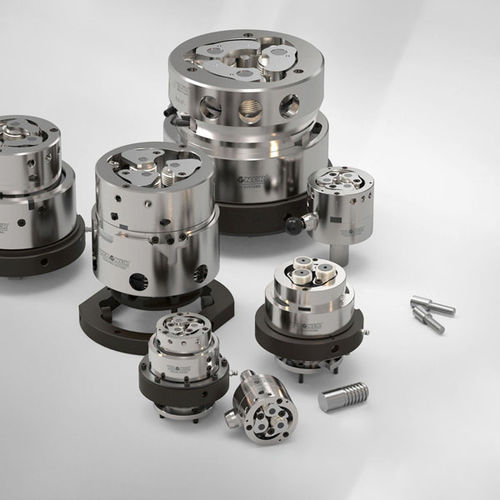

糸回転システム R series

軸方向

軸方向に作動するワグナーねじ転造工具により、比類のない広い範囲で最高の表面品質のねじが製造されます。 各転造工具の広い加工範囲(M2.5-M75)は、ロールホルダーを素早く簡単に交換することで可能になります。 これらのホルダは、作業範囲とホルダ角度が異なります。さらに、ローレット加工、ビーディング加工、スムージング加工などの成形加工も可能です。ツールは、固定式または回転式に適しています。 回転式に適しています。 アキシャルツールは、クロージングハンドルの半径方向の回転、またはクロージングロールや自動クロージング装置によって閉じられます。工具の開口機構は、送りを止めることで作動し、ロールがワークを解放します。 適用分野 右ねじ、左ねじ、正ねじ、細ねじ、パイプねじ、台形ねじ、特殊ねじ 潤滑溝の転造、ローレット加工、スムージング加工などの特殊な用途に使用可能なプロファイルロール 旋盤、マシニングセンター、ロータリートランスファー、特殊機械用の回転タイプと固定タイプ 長いねじの加工 少量生産から大量生産まで対応 利点 短い加工時間 例：ねじ長さ40mmの転造時間＝1秒＋ドエルタイム0.3秒（オープニング用） 非常に速い転造速度 (約25～80 m/分) モジュール設計による購入コストの削減 最高品質の精密スレッドロール セルフオープンによる非接触リターン 右ねじ、左ねじ、多様なねじ形状を1本の工具で加工可能 最適な生産性 共通ツールホルダーにより、ほとんどの機械で高い柔軟性 短い加工時間 迅速なセットアップ時間
