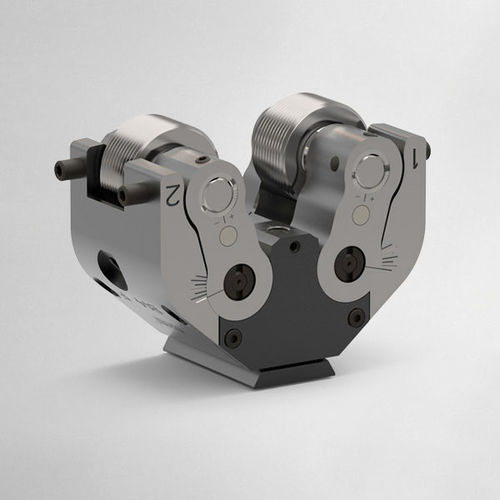

糸回転システム B series

横流れ

ワグナーのタンジェンシャル転造システムを使用すれば、最短の加工時間で最高の表面品質のねじを製造することができます。 タンジェンシャル転造工具は、タレットディスクなどのツールキャリアにアダプターと共に装着されます。回転するワークピース上を一定の送り速度で移動します。ねじ転造ロールはワークピースに接触して回転し、ツールキャリアが送り続ける間にねじが形成されます。ねじ転造盤がワークピースの中心に到達すると、ラピッドリターンが開始され、ワークピースが解放されます。精密なスレッドロールを使用することで、工具寿命を最大限に延ばし、最適な生産性を実現します。ロールの直径、ピッチ、形状は、転造されるねじに適合します。ワグナータンジェンシャル転造工具には様々なサイズがあり、Ø 1.6-52 mmのワークの加工に適しています。 工具バリエーション「F」を使用することで、ファインピッチねじの優れた転造結果が得られます。非常に小さいピッチのねじの場合、ねじ転造の軸方向の遊びをできるだけ小さくすることが重要です。特許取得済みのワグナー軸方向遊び微調整機能により、軸方向ロールの遊びを0.02 mm単位で最小化できます。微調整は、オプションとしてご利用いただけます。 潤滑溝用ロール、ローレット加工用ロール、スムージング加工用ロールなど、特殊用途向けのプロファイルロールもご用意しています。 適用分野 円筒ねじ、円錐ねじ、右ねじ、左ねじ、普通ねじ、細目ねじ カラー裏ねじ カラーに近いねじ山 非常に短いねじ ワークの端が自由でないねじ山 ねじ山の振れが非常に短いもの 利点 加工時間が非常に短い 広い加工範囲
