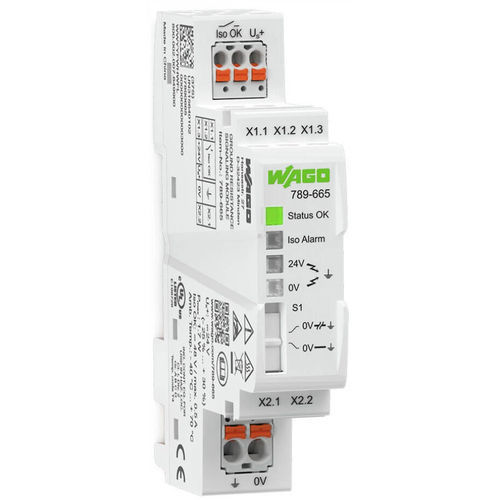

設置故障検出器 789-665

このモジュールは、電源電圧の+24 Vまたは0 Vと接地間の調整不可能な非対称絶縁抵抗を下回る値を、無電位（Iso OK）接点とステータスLEDで通知します。Iso OK接点はPLCによって評価することができます。 ステータスは次の測定間隔まで維持されます。 アース接続制御回路による動作（等電位化機能） このモジュールは、半導体スイッチを介して0 V (X2.2)とグランド(X2.1)間に内部接続を確立します。 0 Vとアース間の接続は10 s間隔で0.5 s間遮断され、電源電圧とアース間の絶縁抵抗+24 V (X1.3)または0 V (X2.2)が決定されます。 このモジュールのアース接続は、保護接地端子(PE)の要件を満たしていません。機能接地として接続されます。この測定方法では、モジュールは0Vとアース間の接続を常時確立する必要はありません。 非接地制御回路による動作 この動作モードでは、0V(X2.2)とグランド(X2.1)間の接続を確立するための半導体スイッチは無効化されます。1 s間隔で、0.5 sの間の絶縁抵抗オフセットが決定されます。 このモジュールはEN 61557-8に準拠した絶縁監視デバイスの要件を満たしていません。 “Iso OK”接点 無電圧接点は、絶縁不良の評価（例：PLC経由）に使用します。 この接点は、回路の停止を引き起こす可能性がある安全関連製品のスイッチに使用してはなりません。
