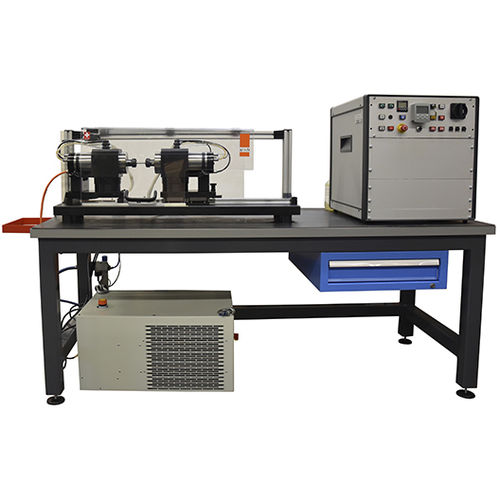

疲労試験機 UBM series

湾曲材料閉ループ

w+bは、ISO 1143、DIN 50113またはBS 3518-2に準拠した標準試験片に一定の回転荷重と曲げモーメントを加えるために設計された、閉ループ制御のロータリービーム疲労試験システムの完全なシリーズを提供しています。 試験片は丸い断面を持ち、スイベルベアリングが回転を許可している間、自重荷重がかかります。UBMシリーズは、各回転中に円形試験片の表面に最大の応力を与えながら、試料の全長にわたって一定の曲げモーメントを提供します。試料は360°回転するたびに、引張から圧縮まで正弦波状の応力変化を受けます。試料の故障をセンサーが検知し、システムをオフにします。 UBMシリーズは、円筒形スムースシャンク試料用のコレットチャック試料クランプシステムを採用しており、試料調製を容易かつ安価に行うことができます。セルフセンタリング方式のコレットチャックシステムは、クランプ範囲全体にわたって高精度なクランプを実現し、高い振動減衰効果により、長寿命でスムーズな操作性を実現しています。 本機はモータによるクローズドループ駆動で、ライン電圧の変動があっても安定した高速運転が可能です。電圧安定装置は必要ありません。安全装置により、回転部からオペレータを保護します。 製品ラインには、高温下での回転曲げ試験に適したシステムと、周波数範囲が250Hzまでのユニットが含まれています。
