球形レンズ LZ series

メニスカス用平凹平凸

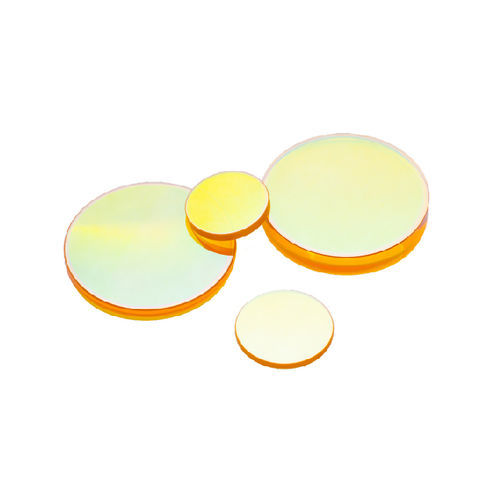

ZnSe平凸レンズ（LZ）は正の焦点距離を持ち、コリメートされたビームを小さなスポットサイズに集束させるために使用されます。 ZnSe平凹（LZ）レンズは負の焦点距離を持ち、コリメートされたビームを発散させるために使用されます。 これらのレンズの曲面は、球面収差を最小限に抑えるために光源に面している必要があります。 ポジティブメニスカス凸凹（LZM）レンズは、中央が厚く、端が薄い収束レンズであり、実際の画像を生成します。 凹面側の曲率半径は、レンズの凸面側よりも大きくなっています。 球面収差を最小限に抑えるために、レンズの凸面は光源に面している必要があります。 球面収差を最小限に抑え、コリメートされた光の入射に対して最小の焦点サイズを生成するように設計されています。 直径公差： + 0 / -0.13mm 厚さの許容： ±0.25mm 焦点距離の許容範囲： 2％で± エッジの厚さの変動（ETV）： ≤3分角 クリアアパーチャ： > 90％ 表面の平坦度： 4インチ径あたりλ/1@632.8nm 表面品質： 40-20 S-DAR コーティング： R <0.2％/表面@10.6μm
