AC/DC電源 801 series

DC/DC単一出力スイッチング

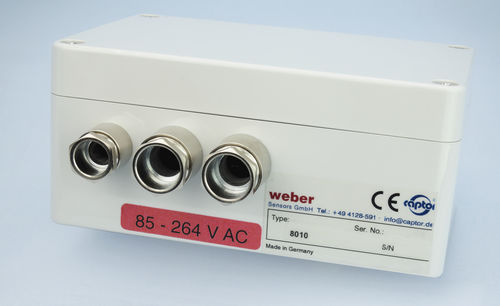

ベントキャプタやフローキャプタなどのDC24VセンサをAC電源電圧で動作させるためのサプライユニットです。供給ユニットには、DC24Vトランス整流器と、無電位単極両投スイッチング接点付き出力リレーを備えたスイッチング回路が含まれています。内蔵のLEDが実際のスイッチング状況を表示します。 ハウジング センサー用PGグランド、主電源、出力接続用PGグランドを備えたマクロロン製ハウジング。AC電源が現場で利用可能なアプリケーション向け。 デバイスのバリエーション タイプ 8010 ：PNPスイッチングセンサまたはアナログ出力信号付きセンサ用。アナログ信号を供給ユニットの入力に接続すると、スイッチ信号が作動し、最大入力信号の50％の固定しきい値に達すると内蔵リレーを制御します。これにより、測定範囲が調整可能なフローキャプタとベントキャプタを接続した場合、スイッチングポイントを大きく変化させることができます。例えば、フローキャプタ4114.30は流速10cm/s～100cm/sの水に対応し、ベントキャプタ3202.30は流速50cm/s～25m/sの空気に対応します。 8011型：NPNスイッチングセンサー用。これらのデバイスでは、出力リレーはセンサーのスイッチング出力によって直接制御されます。 AC電圧ネットワーク上でDC24Vセンサー（フローセンサー、ベントセンサーなど）を動作させるための電源ユニットです。
