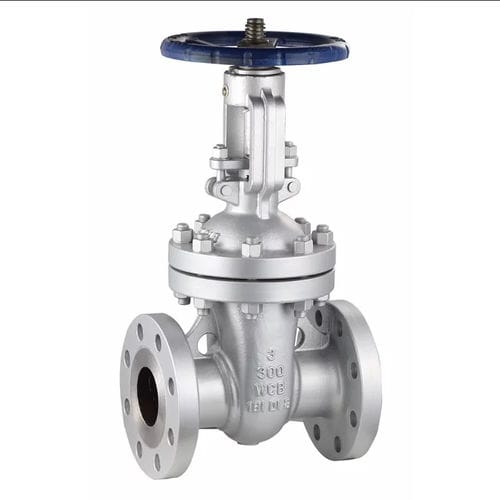

-翻訳中-バルブ

手動ハンドル付き空圧式電動式

くさび形仕切弁は仕切弁の一種。シール面が垂直中心線に対して斜めになっている、つまり、2つのシール面がくさび形になっていることから、この名前が付けられました。一般に、2つのシール面はくさび形ゲート弁で、シール面と垂直中心線との角度は2°52'、3°30'、5°、8°、10°などです。ウェッジゲートバルブは、オープンゲートバルブとダークゲートゲートバルブ、ウェッジシングルゲートバルブとウェッジダブルゲートバルブに分けられる。駆動方式は電動式、空圧式、手動式、気液式などがある。接続方法はフランジ式、溶接式、クリップ式などがある。 ウェッジゲートバルブの構造的特徴 1.ラムには2つのシール面があります。最も一般的なのは、ラムの2つのシール面がくさび形を形成するもので、くさび角はバルブパラメータによって異なり、通常は5°です。 2.ウェッジゲートバルブのシール原理は、ウェッジゲートの2つのシール面とバルブボディの2つのシール面が、ウェッジされた状態で強固に結合することで実現されます。 3.くさびのゲート弁、アメリカの標準的なくさびのゲート弁は弁茎を開け、閉める異なった方法に従って開いた棒のゲート弁（持ち上がる棒のゲート弁）および暗い棒のゲート弁（回転棒のゲート弁）に分けることができる。 4.くさびのゲート弁はシャッターの異なった構造に従って伸縮性があるゲートの弁および堅いゲートの弁に分けることができる。 5.バルブ本体は鋳造成形され、バルブ本体とバルブカバーはボルトで固定され、中間フランジは巻きガスケットでシールされます。顧客の特別な要求がある場合、金属リングを接続に使用することもできます。
