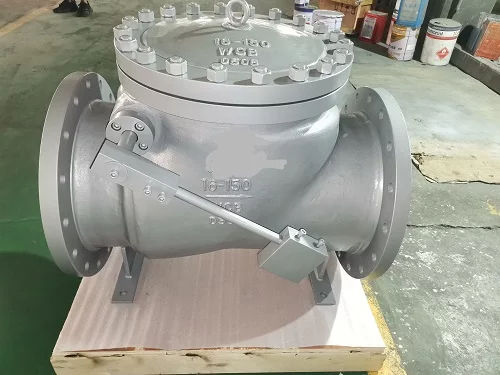

スイング式逆止弁 DINフランジ取り付け溶接用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スイング式
- 規格
- DIN
- 本体
- フランジ取り付け, 溶接用
- 応用
- 化学産業用, 石油産業用, パイプライン用, ガス産業用
- 素材
- ステンレススチール製, スチール製, 合金製, 炭素鋼製
- その他の特徴
- 標準, 密閉式ジョイント, 過酷な環境下用
- 呼び径
最少: 40 mm
(1.575 in)最大: 900 mm
(35.433 in)- 圧力
最少: 10 bar
(145 psi)最大: 160 bar
(2,320.6 psi)
詳細
ボルトボンネットまたはプレッシャーシールボンネット
コーティング標準塗装
座面のカジリや傷を防ぐ設計
大型サイズには吊り上げが容易なリフティングリングを装備
過酷な使用条件に耐えるワンピースディスク構造
エンドタイプRF、FF、RTJ、BW
技術仕様
設計と製造API6D、BS1868またはDIN3840
圧力温度定格ASME B16.34
面間寸法ASME B16.10またはDIN 3202
フランジ端寸法ASME B16.5、ASME B16.47またはDIN 2543～2546、EN1092-1
突き合わせ溶接端: ASME B 16.25またはEN 12627
検査と試験API 598またはDIN 3230
---
