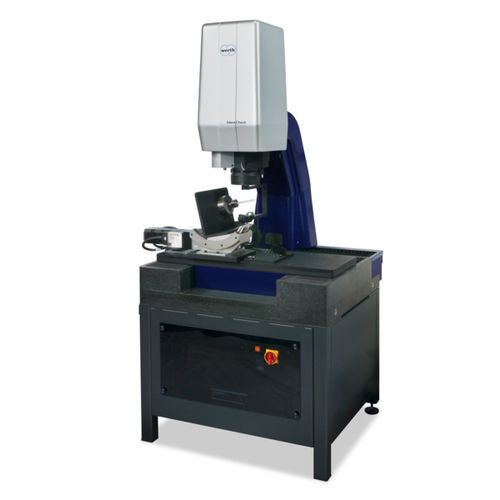

逆Ｕ字座標測定機 StentCheck®

マルチセンサー高精度コンパクト

命を救うステント - Werthマルチセンサー座標測定機で品質を検証 特殊な照明ユニットと回転軸/傾斜軸を備えた光学式触覚3次元座標測定機の特別な構成により、ステントの高精度かつ高速な完全測定が可能になりました。回転軸、特殊な記録マンドレル、特許取得のラスタースキャンHD ROTARY機能により、シリンダージャケットの表面は回転中に画像処理センサーで部分的または完全にスキャンされ、最短時間で2D画像または3Dデータレコードとして評価できるようになります。 - ストラット幅、半径、角度など数百の幾何学的特性を数十秒でマイクロメートルの精度で全自動光学測定。 - 強力な画像処理システムによる欠陥構造の自動評価 - 特殊なソフトウェアツールにより、ターゲット形状から大きく外れたウェブや汚れによる測定ミスを防止します。 - チルト軸により、心臓弁ステントのような円錐形やその他の非円筒形状の測定にも適用範囲を拡大 - 3D測定により、空間的な形状要素を捉えることが可能（例：フレア角）。 - マルチセンサーコンセプトとWinWerth® 3D測定ソフトウェアにより、画像処理で決定したステントの位置で、ストラット幅の決定などの触覚測定が可能になります。 測定精度 長さ測定の許容誤差は最大1.5 µm
