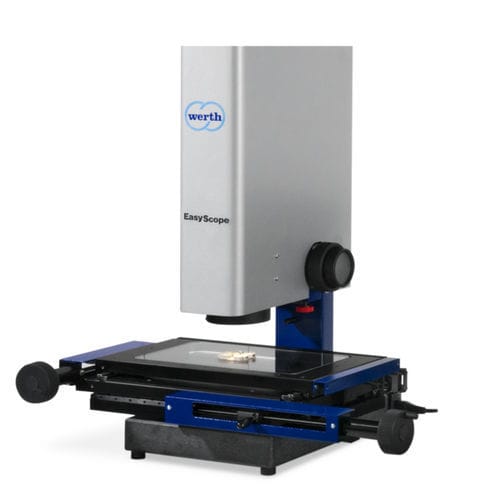

手動制御座標測定機 EasyScope®

逆Ｕ字マルチセンサー光学式

手動操作の場合、EasyScope®は、垂直軸の光学測定用に自動画像処理、光電子ズーム、オートフォーカスを提供します。Z軸の測定では、軸駆動部のみを手動で動かします。フォーカス変動手順により、オペレータとは無関係に測定ポイントを決定します。代表的なアプリケーションとしては、プラスチック製のプラグやハウジング、プレス加工された部品や曲げ加工された部品、リードフレーム、時計盤などがあります。 - 光電子ズームにより、細部の高速ズームやマウスクリックによる全体画像への切り替えが可能 - プログラムシーケンスでのズームとライトの切り替えは自動で行われます。 - Werth AutoElementによる測定幾何学的要素の自動認識 - プログラムシーケンスに保存された測定位置へのナビゲーション - 8分割の暗視野入射光と透過光照明による高い柔軟性 - 明視野入射光をビーム経路に組み込むことが可能 - VDI 2617に準拠した仕様 機種 卓上型手動式3次元画像処理測定機 測定精度 許容測長誤差2.5 µmまで
