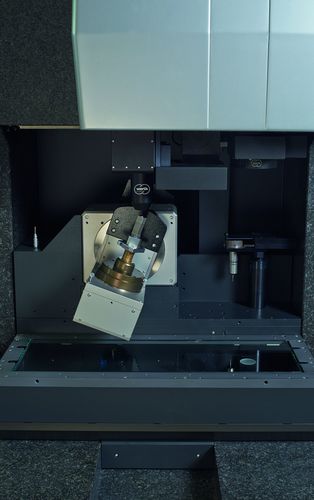

表面用光学センサー CFL

速度3次元測定機用インライン

クロマティックフォーカスラインセンサーは、たくさんのクロマティックセンサーを直線的に配置することで、3秒以内に最大100万点の測定値を極めて高速に取り込むことができます。クロマティック測定原理により、低い測定誤差と表面特性からの高度な独立性を保証します。応用分野としては、乱反射するワーク、反射するワーク、透明なワークなどがあります。 - 測定不確かさと測定範囲を異なるレンズでそれぞれのアプリケーションに適応させる - 軸方向の測定範囲が広いため、ワークの形状に合わせて装置の軸を追跡する必要がない場合が多い。 - ワーク表面のラスターイメージを素早く作成できるため、他のセンサーでさらに測定するためのローカル座標系を形成することができます。 - 透明な材料の層厚も測定可能（オプション） 測定範囲 0.2mm～4mm 測定精度 プロービングエラー：最大1μm 機能概要 評価ボックスa)から、広帯域光源b)の光がファイバーカプラーc)、リニア光ファイバーd)、結像光学系e)を介してワーク（位置1）、2）または3）に投影されます。）反射光の強度は、ワークからの距離に対応する色で最も高くなるf)。これは、分光器g)を用いて、ライン上のすべての測定点について同時に評価される。
