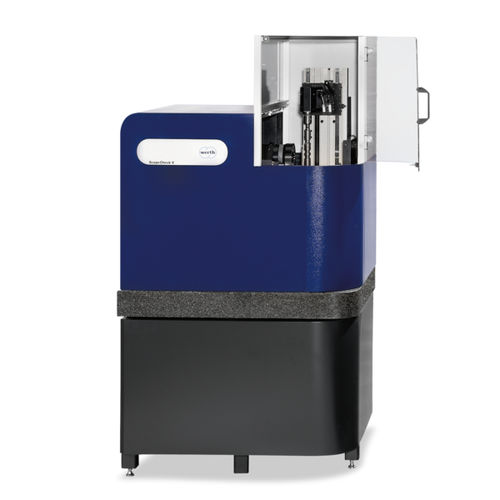

ギヤ用座標測定機 ScopeCheck® V

クランク軸用マルチセンサー高精度

ScopeCheck® V シリーズは、要求の厳しい円形ワークの精密測定に最適なソリューションを提供します。従来のシャフト測定機が透過光照明で2次元のサイズしか決定できないのに対し、これらの座標測定機はマルチセンサーコンセプトにより、例えばスプライン、フルート、制御カム、冷却孔を従来の触覚センサー、特許取得済みのWerth Fiber Probe®マイクロプローブ、Werth Laser Probeで1回のセットアップで測定することも可能にしています。 - 一般的なクランプシステムを使用し、柔軟なワークの取り付けが可能 - 衝突のないマルチセンサー操作のための第2センサー軸も、後日後付け可能 - 振れ誤差（ウォブル）は、ワーク軸を決定するための数学的手法によって補正されます。 - ツールソフトウェアとの標準化されたインターフェースにより、自動計測が可能 - ISO 10360に準拠した測定機の完全なスペック 測定範囲 最大ワーク寸法 L = 200 mm / 500 mm / 800 mm、D =140 mm / 250 mm / 250 mm 測定精度 長さ測定の許容誤差1.5 µmまで - ドレスホイール - 切削加工部品 - インデクサブルインサート仕様のミリングカッター - 骨ネジ - カムシャフト - 研削砥石
