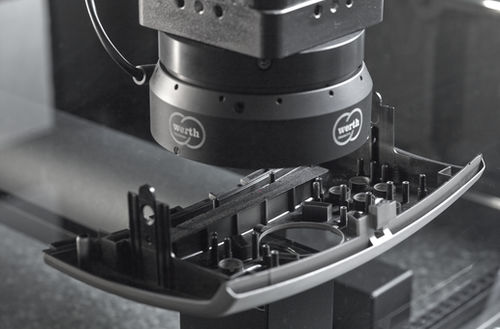

カラータイプ画像処理システム BV

ほとんどの光学式・マルチセンサー式三次元測定機の基本装備 他のセンサーと比較して、画像処理による測定は通常、測定時間が非常に短くなるため、様々なアプリケーションに使用することができます。多くの測定点を素早く、あるいは同時に捕捉することができます。 - インテリジェントな輪郭画像処理により、測定ウィンドウ内の複数の幾何学的要素や自由曲面を高速で検出します。 - 画像、輪郭、要素フィルターにより、最小限のコントラストでも確実にエッジ検出が可能 - 特許取得のラスタースキャンHDは、センサーの視野とは無関係に、装置の軸が動いている間にワークの全体像を生成します - 表面特性や色の変化に対応した光量自動調整機能 - 照明特性の標準化により、異なる光学式三次元測定機からの制御ファイルの交換が容易に可能 - Werth ZoomとMultiRing®による作業距離と照明角度を変更できる特別なソリューションを提供 センサー原理 光学式横方向 測定範囲 画像内視野 0.065mm×0.05mm～225mm×190mm 測定精度 最大0.2 µmの許容プロービングエラー 機能 カメラ a) では、イメージング光学系 b) （ここでは透過光照明 d) を使用して、測定対象物 c) の画像が作成されます。
