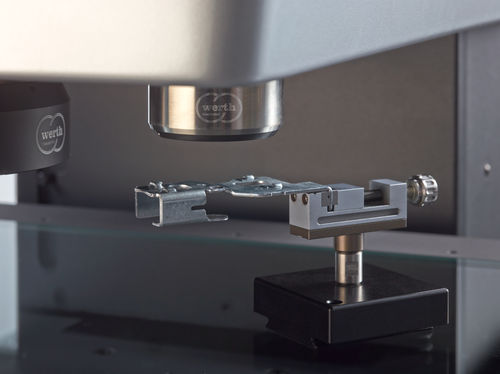

リニア変位センサ CFP
非接触式光学式共焦クロマティック

リニア変位センサ
リニア変位センサ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
リニア
接触 / 非接触
非接触式
技術
光学式, 共焦クロマティック
出力シグナル
アナログ
測定対象物
透明
その他の特徴
高精度, 高速
測定範囲

最少: 0.3 mm
(0.01 in)

最大: 3 mm
(0.12 in)

詳細

色彩測定原理により、低い測定誤差と表面特性からの高い独立性が保証されます。スキャニング中は、短時間に多くの測定ポイントを捕捉することができます。この結果、測定の不確かさや測定時間に高い要求がある場合でも、幅広い用途に対応することができます。厳しい公差のサイズだけでなく、モールドや粗さも測定できます。 - 敏感で弾性のあるワークの測定 - センサの測定範囲が広いため、ワーク表面に装置の軸を移動させることなく高速スキャンが可能で、測定時間がさらに短縮されます。 - 反射面や透明面の測定が可能 - 透明材料の層厚測定も可能(オプション) 測定精度 許容プロービングエラー 0.25 µm まで 機能概要 評価ボックスa)から、広帯域光源b)からの光がファイバーカプラーc)、光ファイバーd)、結像光学系e)を介してワーク(位置1)、2)、3))に照射されます。反射光の強度は、ワークからの距離に対応する色で最も高くなるf)。これは分光器g)を介して評価される。

---
