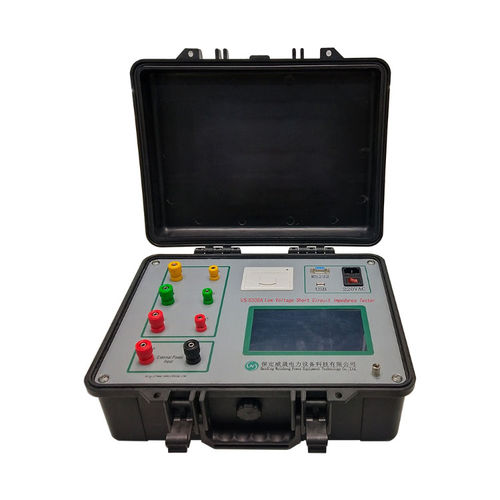

インピーダンス試験機 VS-6309 series

ショート電流変圧器用

Weshine® 変圧器の開放および短絡試験、変圧器 LV 短絡インピーダンス テスターは、外部電圧レギュレータを備えておらず、一次接続モードを採用しています。パラメータを入力すると、三相試験が開始され、インピーダンス誤差のパーセンテージが自動的に計算され、直感的な結果が得られます。変圧器の巻線変形を現場で迅速に検出する簡易試験機です。 変圧器LV短絡インピーダンステスター用変圧器の開放および短絡試験 自動変圧器低電圧短絡インピーダンス テスターに​​は、2 つのテスト電源モデルがあります。 1. 内部電源: 三相変圧器のテストは、外部電圧調整器なしで 1 つの配線で完了できます。テストは簡単で、現場でのテストに適しています。 2. 外部電源: 電圧調整器を介して試験用電源を適用します。屋内試験に適しています。 三相電圧、三相電流、三相電力、三相短絡インピーダンス(Zk)、三相短絡リアクタンス(Xk)、三相短絡インダクタンス(Lk)、三相を表示相短絡インピーダンス電圧 (Zke) を入力し、変圧器を自動的に計算します。定格温度、定格電流パーセント インピーダンス電圧、銘板インピーダンスからのパーセント誤差に変換されます。三相変圧器の単相不良のチェックに使用できます。 の変圧器の開放および短絡試験3つの単相測定のデータを記録でき、変圧器のさまざまな接続に応じて、変圧器のインピーダンス電圧とインピーダンス電圧のパーセンテージエラーを計算できます。 3 つの単相試験が完了すると、三相短絡インピーダンスの計算結果が表示されます。テスト結果は、周波数補正、温度変換、および電流変換を使用して自動的に変換され、テスト データの比較可能性が向上します。 VS-6309Bには、無負荷および負荷試験機能があります。
