NTCサーミスタ

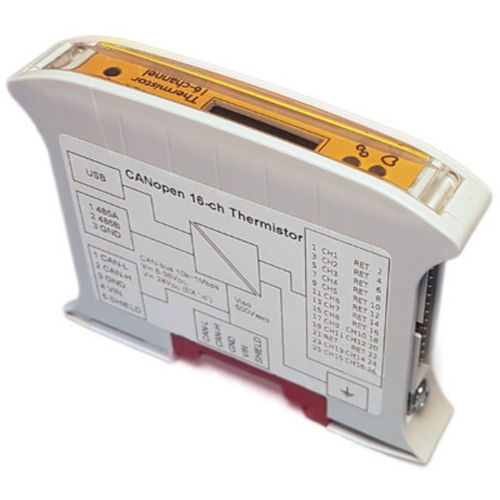

私たちは、回路基板の機能テストアプリケーション用に、CANバス接続の16チャンネル温度検知インターフェースを必要としていました。具体的には、アクティブ・バランサー付きOGSバッテリー・ボードのフライバック・コンバーターのMOSFET温度をモニターするためです。そのようなインターフェイスが見つからなかったため、このタスクを実行するための迅速な設計を開始しました。これは、16個のサーミスタ用のCANopen®インターフェースという、実際の製品設計へと急速にエスカレートしていきました。 このデバイスは、特に高精度のアプリケーションを意図したものではないことに注意してください。その代わりに、このデバイスは低コストのセンサーを使用して温度監視を拡大することができます。例えば、モーター、ベアリング、冷却システムなどをモニターすることができます。 機能 16個の標準NTCサーミスタ（通常10kΩ）を測定 サンプルレート100Hz～1/60Hz CANopen®フィールドバス、汎用I/OモジュールプロファイルCiA 401 Modbus RS485フィールドバス CANopen経由、またはマイクロUSBポート経由でPCアプリケーションを使用したコンフィギュレーション 特定の信号処理機能を持つカスタムファームウェアの可能性 仕様 24ビットΔΣアナログデジタルコンバーター オートレンジ励磁源 10μA-1mA、最大3.3V OLEDディスプレイは16の温度測定値（°Cまたは°F）を表示 センサー入力は、CANバスから電気的に絶縁されています。 汎用I/Oモジュール用CANopen®デバイスプロファイル (CiA 401) LSSノードID割り当てとFastscanをサポート (CiA 305) 10kbps～1Mbpsの自動ビットレート検出をサポート (CiA 801) CAN-FD「Ready」（FDデータレートのアクティブサポートはまだありませんが、バス上のFDトラフィックを許容します。）
