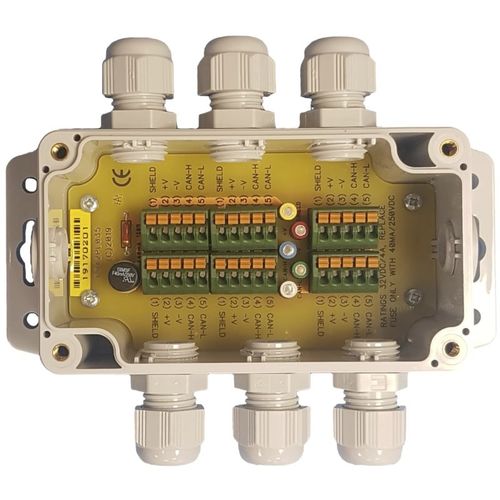

直付けジャンクションボックス 80 series

ATEX高い安全性IP67

長距離かつ低速で動作するCANバス設備では、かなり長いスタブラインを使用できます。これにより、異なるノードを「バックボーン」から最大5メートル離して配置することができ、よりシンプルな配線トポロジーを実現できます。特に長距離の場合、CANバスの実効長が短くなるため、配線コストが削減され、さらに重要なこととして、線路沿いの電圧降下が低減される。 このような設置を支援するために、最大6本または12本のケーブルセグメントを結合できるフィールドバス分配ボックスが用意されています。これは5極スプリング端子接続で行われます。接続はIP67/NEMA4X定格のポリカーボネート製エンクロージャーに取り付けられ、ケーブルグランド用のM16穴があります。内蔵の終端抵抗と2mmのマルチメーター用プローブポイントにより、ネットワーク配線の設定と診断が簡単に行えます。 仕様 6×3.5mmスプリングクランプ端子台 1.3mmのシグナルクリアランスと沿面距離 2.0mm銅トレース、厚さ70μm 40mAヒューズ付き120Ω終端抵抗、ヒューズは終端イネーブルスイッチとしても機能 6×M16ケーブルグランドエントリ＋2×M16ブラインドプラグ（付属、ブランキングプラグ4個も付属） 115x65mm ポリカーボネート製筐体、高さ55mm フランジ取付、幅145mm
