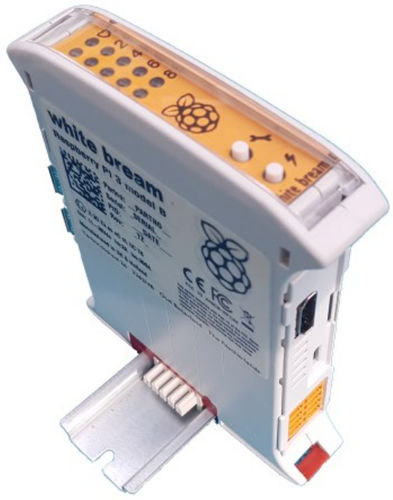

PICeインターフェイス カード 69-109-301

CANopenCANRS-232

このモジュールはRaspberry Pi 3と堅牢な電源、様々な実入出力、シャットダウン＋ウォッチドッグ回路を統合しています。便利なTバス接続を備えたDINレールマウント筐体で、すぐに使用できます。CANopenやDeviceNetを含む産業用アプリケーションに最適です。 仕様 Raspberry Pi 3モデルB+（69-109-30Xに付属） 12-36V電源 5V/4A アクティブ「eFuse」＋2.5A従来型バックアップヒューズ CANバスおよびRS232インターフェース、36V耐電圧 4アナログ入力、アナログレンジ61.44V 4ローサイド保護出力、IDC=1.2A、VDS=60V、RDS=500mΩ ソフト・パワー制御およびシステム・ウォッチドッグ リアルタイム・クロック（RTC）とバッテリー・バックアップ 1Mbit SRAM 電源、ウォッチドッグ、8×汎用用2色LEDインジケータ（後者は16ビットI²C I/Oエクスパンダで制御 2×フロント・パネル・ボタン（うち1つはソフト・パワー・オンを兼ねる GPIO用2×10ウェイ3.81mmスプリング端子ブロック 内部0.1″ヘッダーに配線された5端子ピン DINレール筐体101x119.5mm、幅22.5mm Tバス電源およびCAN接続（DINソケットコネクター付属） ATEX拡張安全性「ec」（IEC 60079-7）および拡張安全性「nA」（IEC 60079-15） 説明 T-Busシステムは、複数のDINレールマウント機器を電源とCANバスデータネットワークに接続する、すっきりと便利な方法です。しかし、このRaspberry Piモジュールには、筐体側面の通常の端子台にもこれらの信号用の規定があるため、これは必須ではありません。
