PN接合付きダイオード

ねじ込み電源電圧

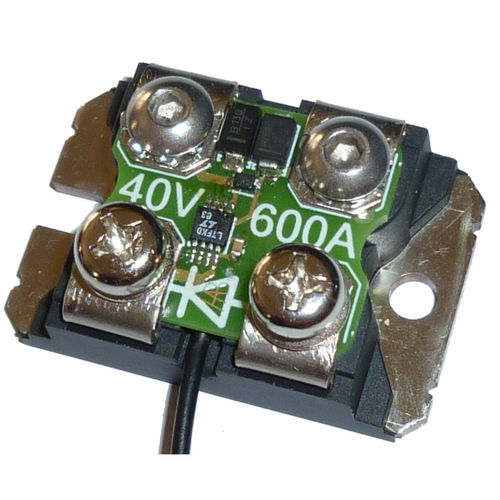

バックアップ電源システムには、バッテリーのOR接続が必要な場合がある。例えば、メイン・バッテリーが放電している間にシステムをオンラインにするためだ。電流が小さい場合、これは単純なダイオードを使用して簡単に行うことができる。しかし、電流が大きくなると、ダイオードの順方向電圧が避けられないため、ダイオードの電力損失はすぐに許容できないレベルまで増加する。この順方向電圧は、（12Vバッテリーから）利用可能な電力の5～10％を浪費することは言うまでもない。 このため、このアクティブな「理想的な」ダイオード・ブロックが設計された。ダイオードは大電流のモスフェットに置き換えられている。動作電圧がない場合、このモスフェットは通常のダイオードとして動作する。電圧印加後、モスフェット・ドライバーが起動する。ドライバはモスフェットをイネーブルにし、順方向電圧を30mV（一般的な通常のダイオードの30分の1）、あるいは、電流の引き込み量とモスフェットのRds抵抗から計算できる最低電圧に調整する。この抵抗により、1Aあたり約1mVの順方向電圧が発生する。 性能 60Aのテストセットアップでは、16mm²のワイヤーとその端子が、それぞれ85mVと95mVの電圧降下を引き起こします！端子ネジで測定したダイオードを横切る電圧降下は73mVでした。 仕様 逆電圧定格40V 定格電流 600A パッケージ SOT-227（フットプリント25x38mm） 4mmおよび5mmリング端子に適したM4ネジ端子 金属ベースとの電気絶縁 2500VAC、1分間 メタルケースとの接合部熱抵抗 (RθJC) 0.21°C/W () * *周囲温度との接合部熱抵抗 (RθJC) 0.21°C/W () 周囲温度に対する接合部熱抵抗 (RθJA) ~20°C/W () *) 最高ジャンクション温度 175°C 最低使用電圧 8VDC ドレイン・ソース間抵抗 (Rds) 0.001Ω
