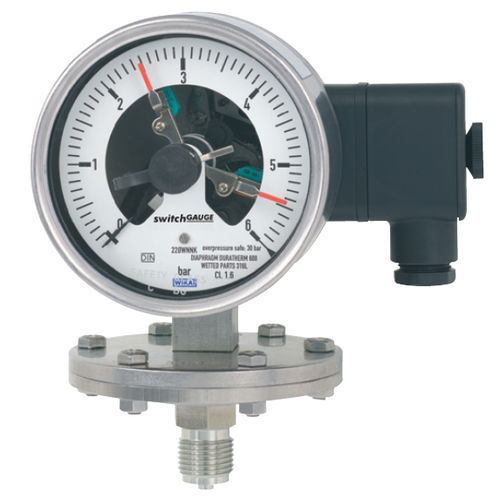

ダイヤルゲージ PGS43.1 series

ねじ式ステンレススチール製PTFE

プラントや電気回路開閉の監視 気体や液体、腐食性、高粘度または汚染された媒体、腐食環境下での計測 プロセス産業：化学、石油化学、電力プラント、鉱業、海上、陸上、環境技術、機械製造やプラント設計 特徴 高い信頼性と長い耐用年数 様々な特殊材料にオプション対応可 最大4接点まで設定可能 ケース内にオイルを充填する事で高い動的圧力負荷や振動があっても使用可能 ゲージと誘導性スイッチはATEX認証品として危険場所でも使用可能 ゲージと電子接点はPLCアプリケーションに使われている 製品説明 モデルPGS43.1x0はプロセスにおいて圧力と同時に電気回路の開閉を表示しなければならない場合にどこでもご使用頂けます。 スイッチ接点の電気制御回路の開閉接点（電気警報接点）は計器のポインター位置によって決まります。スイッチ接点はスケールレンジ内であれば調整出来ます。（DIN 16085参照）。 接点用ポインターは多くの場合ダイヤルの下部もしくは上部に初期設定されております。ポインター（実測ポインター）はスケールレンジ間においてはセッティングレンジから独立しており、自由に動きます。 セットポインターはウィンドウにある取り外し可能な調整キーにて調整可能です。 数個の接点からなるスイッチ接点の場合でも1接点での設定が可能です。指示ポインターが設定された接点の上がり下がりをする動作を行う事により接点は作動致します。 圧力ゲージはDN 16085に則って製造されています。そしてEN 837-3における必須条件と規定を満たしており、ベッセル部に表示しております。 ATEX要求によるスイッチ接点、マグネットスナップアクション接点、リードスイッチ、誘導接点また、PLCトリガの電気接点にも対応しています。 差圧スイッチ接点についてより詳細な情報を知りたい場合はデータシートAC08.01をご覧下さい。
