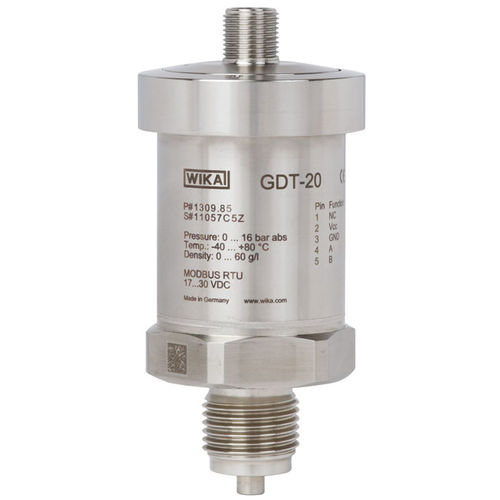

熱圧力トランデューサー GDT-20

メンブレンRS-485Modbus

製品詳細 ダウンロード 注文データ コンフィギュレータ 用途 密閉タンクのSF6ガス監視用 屋内 屋外で使用可能なSF6ガス充填機器監視用機器 特徴 高精度センサー技術 Modbus® 出力　RS-485インターフェース経由にて 保護等級IP65 長期安定、EMC対策 コンパクトサイズ 製品説明 モデル GDT-20ガス密度トランスミッタは、1台でSF6ガスの圧力と温度を計測し、デジタル出力をするマルチセンサです。これらの監視パラメータは、SF6ガスの品質状態監視において重要です。 連続監視 複数のGISシステムを安定的に稼動させるためには、SF6ガス密度の連続監視は重要なパラメータです。 GDT-20は、圧力と温度を計測し、内蔵のマイクロプロセッサにて内部データと照合計算を行い、SF6ガスの密度を計測します。圧力は熱により変化しますが、温度補正を行うことで熱の影響を排除します。 Modbus® フィールドバス Modbus® RTUでは、RS-485をインターフェースとして使用しております。受信側にて、このフィールドバスに対応する機器が必要です。GDT-20は、SF6ガス単独だけでなく、窒素ガスやCF4ガスとの混合ガスの計測にも使用できます。計測するガスの変更は、お客様にてパラメータを変更することにより可能です。 出力信号の安定性 本機種は、長期に渡ってメンテナンスフリー再校正不要でご使用になれます。溶接による密閉構造のため、シール部の劣化はありません。 EMCについては、IEC61000-4-2、IEC61000-4-6に準拠し対応しております。
