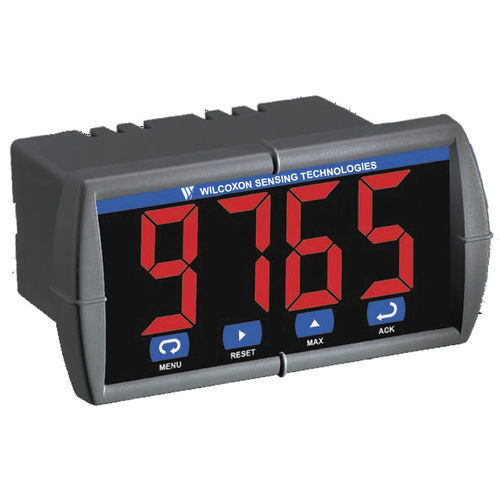

プロセス表示器 PCD100 series

電圧温度パワー

PCD100シリーズは、4-20mAの振動を含む一般的なプロセス入力を受け付け、センサーデータを局所的に表示する、多用途でフィールドプログラム可能なデジタルパネルメーターです。 PCD100デジタルパネルメータは、市場で最も汎用性が高く、様々なプロセス監視や温度アプリケーションで使用されています。PCD100プロセス・ディスプレイは、一般的なプロセス電圧（1～5V、±10V）および電流（0～20mA、4～20mA）入力、100Ω RTD、最も一般的な4種類の熱電対を受け入れるようにフィールド・プログラムすることができます。PCD100パネルメータは、トランスミッタの4-20 mA信号に電力を供給するために24 VDCを供給することができ、2つの電源オプション（85-265 VACまたは12-36 VDC）があります。プロセス表示パネル・メーターには、アラーム状態を示すフロント・パネルの赤色LEDを含む2つのアラーム・ポイントがあり、視覚のみの表示を必要とするアプリケーションに特に便利です。フロントパネルにある4つの外部ボタン接点を介して、または付属のPCベースのソフトウェアを使用してリモートでプログラムすることができます。ディスプレイは4桁で、市販されているほとんどのデジタル・パネル・メーターより優れています。2つのリレーと絶縁4-20mA出力オプションは、PCD100の実用性を高めます。リレーはアラームまたは制御アプリケーションに使用できます。4-20mA出力は、温度入力の入力信号を絶縁再送信します。 電流（0～20mA、4～20mA）、電圧（0～5V、1～5V、±10V）、熱電対、RTDの現場選択可能な入力に対応。 2リレー、絶縁4-20mA出力オプション PCC420シリーズセンサーおよびiTトランスミッターに対応 現場での設定用に4つの外部接点 4桁表示
