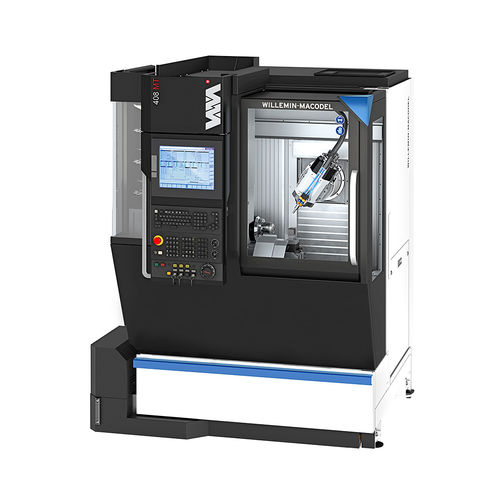

6軸マシニングセンタ 408MT 7 軸縦型HSK-E40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 6軸, 7 軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40, HSK A- 40
- ツールステーション数
- 48ツール
- 関連機能
- 製粉
- 応用
- 医療用, 歯科用, バー加工用
- その他の特徴
- 高出力, 高精度
- X軸移動距離
250 mm
(9.84 in)- Y軸移動距離
200 mm
(7.87 in)- Z軸移動距離
310 mm
(12.2 in)- 回転速度
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 出力
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大ツール重量
1 kg
(2.2 lb)- ツール交換時間
0.8 s
- 総重量
2,100 kg
(4,629.71 lb)- 全長
1,980 mm
(78 in)- 全幅
1,450 mm
(57.1 in)- 全高
2,100 mm
(82.7 in)
詳細
408MTは、複雑な形状のパーツを棒材から加工するマルチプロセスマシニングセンタです。B軸回転主軸と高精度A軸分割主軸を搭載し、旋削加工では最高6,000rpm、ミーリング加工では高角度分解能での加工が可能です。
この機械は、U軸に自動背面加工ユニットを装備することができます。このユニットには、精密ViSeまたは内部または外部クランプ用のグリッパーを収納することができ、回転運動によって駆動されるため、切断面の二次加工が可能です。このマシニングセンタは、A軸とバックマシニングユニットの両方にパレットを設置できるため、迅速な段取り替えが可能です。
最新の技術開発とウィレミン・マコデルの高精度加工における総合的な専門知識から生まれた408MTマシニングセンタは、時計製造、宝飾品、医療、歯科、精密受託加工などの最先端産業に最適です。
その他の特徴
最大6,000 rpmのA軸加工
最大Ø 36 mmの棒材加工
B軸角度移動 -15°～+100
0.2秒で0°～90°のB軸割出し
X Y Z直線軸の加速度、8 m/s2
最大72ポジションのツールマガジン
バックワーキングバイス、クランプ力 400 N - 4,000 N
オプションで最大80 barまでプログラム可能な主軸貫通クーラント
フットプリント 約 2.8 m2
主な特徴
Ø36mmの棒材加工
---
