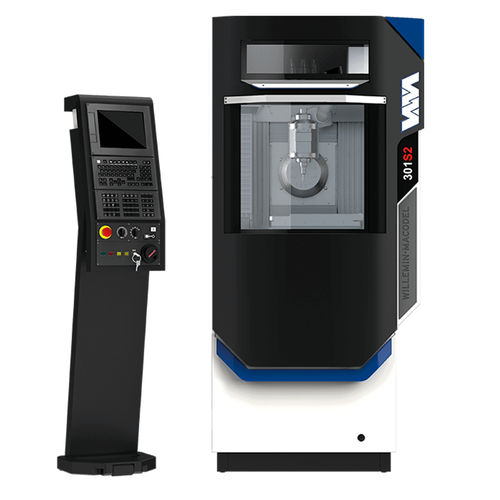

3軸マシニングセンタ 301S24軸縦型コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 4軸
- 主軸の方向
- 縦型
- その他の特徴
- コンパクト, 高出力, 高精度, 高剛性
- X軸移動距離
270 mm
(10.63 in)- Y軸移動距離
120 mm
(4.72 in)- Z軸移動距離
220 mm
(8.66 in)- 回転速度
40,000 rpm, 60,000 rpm
(251,327 rad.min-1, 376,991 rad.min-1)- 出力
6.8 kW, 8.5 kW
(9.25 hp, 11.56 hp)- X軸の移動速度
20,000 mm/min
(13 in/s)- Y軸の移動速度
20,000 mm/min
(13 in/s)- Z軸の移動速度
20,000 mm/min
(13 in/s)- 最大ツール重量
0.5 kg
(1.1 lb)- ツール交換時間
6 s
- 総重量
1,500 kg
(3,306.93 lb)- 全長
1,780 mm
(70.1 in)- 全幅
920 mm
(36.2 in)- 全高
1,980 mm
(78 in)
詳細
301S2 は、平面ワーク加工用に設計された 3 軸または 4 軸マシニングセンタです。非常にコンパクトで、主に高精度フライス加工用に設計されており、最新の技術開発の恩恵を受け、独創的な設計により最高の性能を発揮します。キネマティックチェーンは、工具先端と加工されるワークの間の高い剛性を保証するために最適化されています。301S2 のために特別に開発された高性能主軸は、コンパクトでありながら最大限の機能を発揮し、最高 60,000 rpm のフライス加工速度を実現します。
301S2マシニングセンタは、その優れた安定性と経年変化に対する耐久性により、生産性が高く堅牢な生産ユニットであることが証明されています。より高い自律性を実現するために、Willemin-Macodelが完璧に統合したロボットセルとの連結が可能です。特定の要求に対応するため、301S2はカスタマイズが可能で、豊富なオプション装備が用意されています。一体型またはパレタイゼーションモードでの運転が可能です。
マシニングセンタ301S2が、最も要求の厳しい最先端産業における小寸法ワークの加工に最適なソリューションである理由は、狭許容差と高い仕上げ面精度が保証されていることに他なりません。
その他の特徴
HSK-A32 インターフェース
300 x 150 mm スロットテーブル (4)
直線軸の高精度測定スケール、分解能0.0001 mm
28ツールマガジン
フットプリント 約1.5 m2
主な特徴
HSK-A32 インターフェース
300 x 150 mm スロットテーブル (4)
直線軸の高精度測定スケール、分解能0.0001 mm
28ツールマガジン
---
