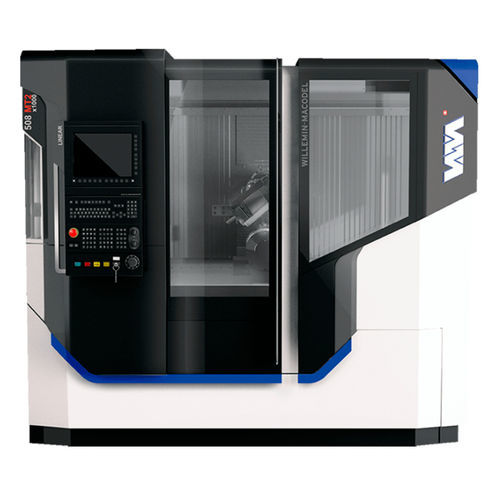

6軸マシニングセンタ 508MT2X10007 軸8軸10軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 6軸, 7 軸, 8軸, 10軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 12ツールステーション, 48ツール
- 関連機能
- 製粉
- 応用
- 医療用
- その他の特徴
- 高精度, リニア エンジン
- X軸移動距離
1,000 mm
(39.37 in)- Y軸移動距離
200 mm
(7.87 in)- Z軸移動距離
385 mm
(15.16 in)- 回転速度
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 出力
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X軸の移動速度
60,000 mm/min
(39 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- Z軸の移動速度
60,000 mm/min
(39 in/s)- 最大ツール重量
1 kg
(2.2 lb)- ツール交換時間
0.8 s
- 総重量
5,500 kg
(12,125.42 lb)- 全長
2,210 mm
(87 in)- 全幅
2,500 mm
(98.4 in)- 全高
2,220 mm
(87.4 in)
詳細
508MT2 X1000は、Ø65 mmの棒材から複雑なパーツを加工するためのマルチプロセスマシニングセンタです。B軸旋回式主軸と高精度A軸分割/主軸を装備し、最高3000 rpmの旋削加工が可能です。
508MT2 X1000マシニングセンタは、卓越した柔軟性と生産性を提供します。その革新的なピックアップ刃物台は、カウンタースピンドルと精密バイスを含む2つの使用可能なポジションを備え、あらゆる二次加工が可能です。508MT2 X1000を際立たせているのは、12ポジションのモーターライズド・ターニング・タレットです。これにより、ミーリングモータースピンドルとターニングタレットの両方を妥協することなく同時に加工することができます。これにより、加工範囲を最適化し、最も有利なシナリオで生産時間を半減することができます。
508MT2 X1000は、最新の技術開発とウィレミン・マコデルの棒材からの高精度加工における総合的な専門知識により、時計製造、医療、航空宇宙、高精度機械下請けなどの最先端産業に最適です。
その他の特徴
A軸回転最高3000rpm
Ø 65 mm標準バー通路
C軸ピックアップスピンドルの回転 最大8000 rpm
ターニング刃物台の電動工具速度、12,000 rpm
ターニング刃物台の割り出し時間、0.6秒
B軸の角度移動 -45°～+115
0.2秒で0°～90°のB軸割り出し
X Y Z直線軸の加速度、10 m/s2
最大72ポジションのツールマガジン
最大 80 bar までプログラム可能な中央クーラント
フットプリント 約 5.5 m2
---
