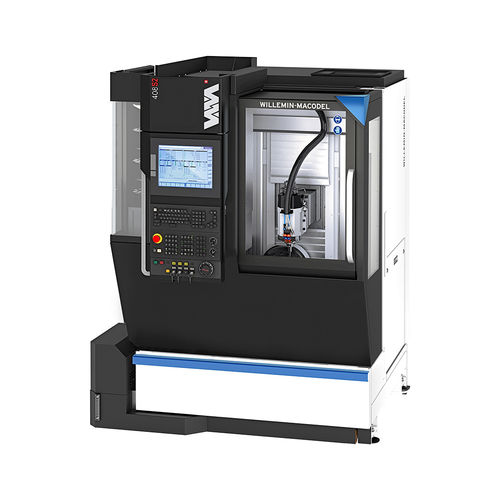

5軸マシニングセンタ 408S2 縦型HSK-E40HSK A- 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40, HSK A- 40
- ツールステーション数
- 48ツール
- 応用
- 医療用, 宇宙産業用, 時計産業用
- その他の特徴
- ダイレクトドライブ, 高出力, 高精度
- X軸移動距離
80 mm
(3.15 in)- Y軸移動距離
80 mm
(3.15 in)- Z軸移動距離
80 mm
(3.15 in)- 回転速度
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 出力
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大ツール重量
1 kg
(2.2 lb)- ツール交換時間
0.8 s
- 総重量
2,100 kg
(4,629.71 lb)- 全長
1,980 mm
(78 in)- 全幅
1,450 mm
(57.1 in)- 全高
2,100 mm
(82.7 in)
詳細
408S2は、一辺の長さが80mmの立方体内の複雑な角柱部品を加工するために設計された同時5軸のマシニングセンタです。直交3軸とダイレクトドライブスタック式回転軸2軸を備えた立形主軸を装備しています。
この超高精度デュアルディバイダは、以下の加工に対応します。
この超高精度デュアルディバイダーは、角度分解能の高いフライス加工と、最高4,000 rpmのC軸旋削加工に対応します。このマシニングセンタには、スラグやさまざまなパレット規格に対応する多様なクランプ装置を取り付けることができます。
最新の技術開発とウィレミン・マコデルの高精度加工における総合的な専門知識から生まれた408S2マシニングセンタは、時計製造、医療、航空宇宙、精密受託加工などの最先端産業に最適です。
その他の特徴
最大4,000 rpmのC軸回転
高精度ダイレクトドライブ・デュアルディバイダ、精度0.0001°。
B軸角度移動-100°～+30
0.2秒で0°～90°のB軸割り出しが可能
X Y Z直線軸の加速度、8 m/s2
最大96ポジションのツールマガジン
オプションで80 barまでプログラム可能な主軸貫通クーラント
フットプリント 約 2.8 m2
---
