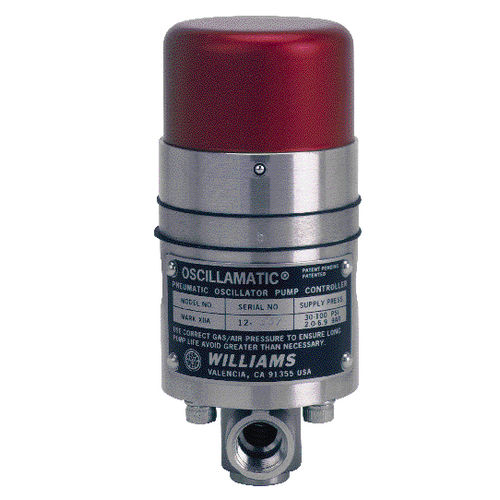

空気圧式ポンプ制御器 MK XIIA

コントローラ MK-IIオシラムコントローラは、空気圧式ポンプのWilliamsシリーズの操作に使用される空気圧式パルサー/タイマーです。 コントローラは上下のチャンバーをスライドスプールで仕切って構成されており、ニードルバルブ付きキャピラリーチューブを使用して、下室から上室への供給空気・ガスの移送を行っています。MK-XはUカップシール、MK-II、MK-VII、MK-XIIAはダイヤフラムシールを使用していますが、基本的には動作は同じです。スライディングスプールが最も高い位置にあるとき、パイロットプラグがベントを閉じ、供給空気/ガスをポンプまたはリレーに移動させます。スプールの最低位置では、その逆で、パイロットプラグは供給空気/ガスがポンプやリレーに入るのを防ぎ、ベントを開いて排気します。その後、スプールは最高位置に戻り、サイクルを繰り返します。
