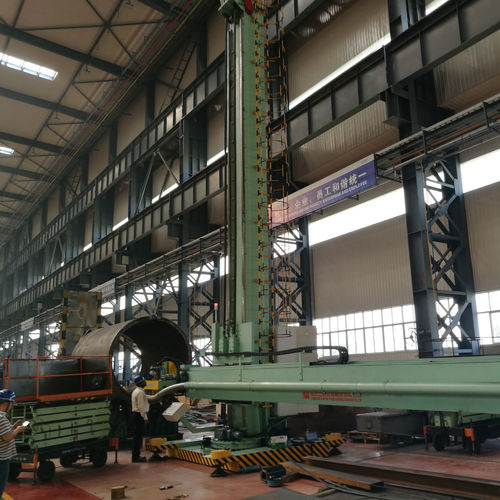

外径研削機 2M58ZSM7.5×6

内径容器用

1.アプリケーション 2M58ZSM7.5×6は、ボイラ、圧力容器、関連容器の内外周シーム、縦シーム、クラッドシームの研削、ガウジングに使用されます。 2.システム構成と技術データ（下記の表と写真を参照してください。 2.1.システム構成 ZSM7.5×6クロスマニピュレーター、MW-1300多機能研磨ホイールと研磨ベルトヘッド、SG*5.0除塵システム、空気制御システムおよび関連電子システムで構成されています。 2.2.主要な技術的なデータ。 適したワークサイズ SN - 項目 - データ 1 -最高各圧力セクション/版の長さ-≤4000mm 2 -圧力容器の外径 - 800~6000mm 3 -最小溝内径(除塵装置付) -1800mm(内部縦シーム溶接部2400mm研削) 4 - 最小研削内径（除塵装置付）-1800mm（内部縦縫い目研削2400mm 5 -適したワークピース材料-低合金鋼、高合金鋼、ステンレス鋼および炭素鋼 マニピュレーター 1 - 研削及びガウジングヘッドから地面までの最低高さ - 900mm 2 - 横のビームの持ち上がる高さ- 7500 の mm 3 -垂直移動最高速度（周波数制御）-100〜1000mm/min 4 - 横方向のビームストローク - 6000 mm 5 -横の移動の最高速度（周波数制御）- 100~1000mm /min 6 - コラムの回転利用可能な度数 - ±180 7 - カラム回転速度 - 12°/min 8 - ラテラルビームのたわみ - 2.0mm/m
