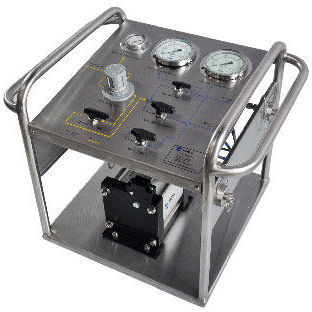

ピストン式圧力ブースター

二酸化炭素 (CO2)オイル不使用2段

高圧ブースターはCO2のオイルフリー圧縮に適しています。WINGOILのCO2ブースターには、単段式、複動式、2段式、またはこれらの組み合わせがあり、幅広い用途に対応できます。 特徴 ブースターの作動原理は増圧器と似ています。大きなエアピストンに低圧を充填し（エアピストン(3)）、小さな面積に高圧を作用させます（hpピストン(2)）。連続運転は、パイロット操作の4/2方弁（スプール(4)）によって実現されます。スプールはエアピストンの上面と下面に交互に駆動エアを導きます。 スプールは2つの2/2方弁（パイロット弁(7)）を通してパイロットされ、この2/2方弁はエアピストンの末端位置で機械的に作動します。パイロットバルブはスプールチャンバーにチャージとディスチャージを行います。逆止弁（入口逆止弁と出口逆止弁(1)）によって支持されたポンプピストンが流れを送り出します。 出口圧力は設定空気駆動圧力に直接関係します。ブースターの技術的特徴の表に示された公式に従って、静的な端圧力は計算することができます。この圧力で、駆動部とCO2部の力の均衡が達成されます。この圧力に達するとブースターは停止し、それ以上空気を消費しません。 高圧側の圧力降下またはドライブ側の圧力上昇は、フォースバランスが再び達成されるまで自動的にブースターを始動させます。さらに、MAXIMATORブースターは、MAXIMATORエアパイロットスイッチ、コンタクトゲージ、または外部制御装置によって自動的にオン/オフすることができます。
