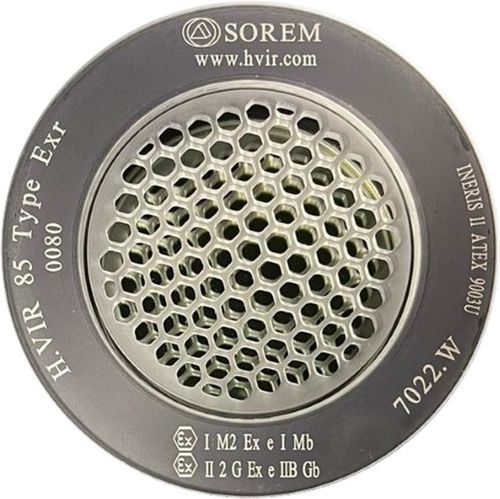

H.VIRシリーズでは、2014/34/UE指令に基づき、爆発性雰囲気での使用を意図した赤外線ウィンドウを設計しました。現在、ATEX認証を取得している唯一の赤外線ウィンドウです。H.VIR 85タイプExrは、少なくともIP54のIP等級を持つボックスに組み立てる必要があります。これらの筐体の材料が産業環境に適合していることを確認する必要があります。
H.VIR 85タイプExrの赤外線ウィンドウは、.NETに準拠しています。
- 規格 CEI 60529 (水と埃の侵入) :
o - IP 67 : INERIS (2012)
IP 67規格
- 規格 EN 60079-0
- EN 60079-0規格 - EN 60079-7規格
使用領域 :
ガス :エリア1および2
地雷 IM2
マーク
グループIの場合:Ex I M2 Ex e I Mb
グループIIの場合:Ex II 2 G Ex e IIB Gb
特徴
* - 0.4 µmから13 µmまで使用可能
* - UV感度:なし
* - 光学部品の品質
平行度 : < 3 µm
平坦度:5(2)
表面状態 : P4 (S/D : 20/40)
片面ARコート付き
* - 使用温度範囲 : -20°C + 110°C
* - フレームの電気絶縁性
抵抗率 :
- 4 x 10 15 オーム cm2/m (20 °C)
- 8 x 10 15 オーム cm2/m (100 °C)
---
