電動式折り曲げ機 RD20

管CNC3軸

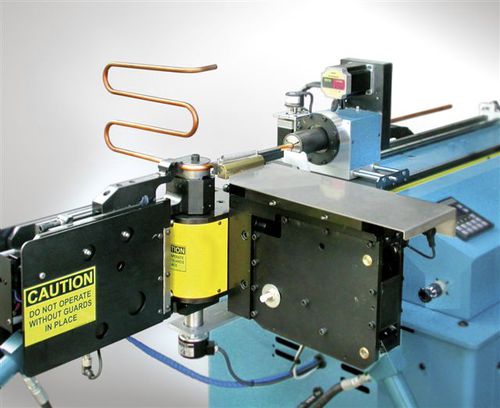

WintonのeCNCマンドレルチューブベンダーに、オプションでサーペンタインベンドヘッドが追加されました。クランプダイを支えるスイングアームとプレッシャーダイのステージは、ダイの出入りに合わせてクリアランスを確保するように設計されており、蛇行形状の曲げ加工に必要なクリアランスを確保します。 また、サーペンタインベンドヘッドには、バックトゥーバック（蛇行）ベンドを作るためのソフトウェア機能も搭載されています。 下の図は、PCインターフェイスで、サーペンタインプロファイルがプログラムされていることをコントローラに知らせるためのチェックボックスが表示されています。上のウィンドウ画面で「サーペンタイン」チェックボックスが有効になっていると、コントローラは自動的に必要なクリアランスを調整してサーペンタインプロファイルを形成します。 eCNCチューブベンダーは、すべて3軸のCNCチューブベンダーで、マンドレルベンドを作ることができます。 その他のオプションとして、プログラミング用のPCインターフェース、プログラミングエラーを軽減するSTEPファイル変換機能、ヒッチフィード、XYZからLRAへの変換機能などがあります。 3軸クローズドループCNCベンディング 直径20、30、50mmのチューブを曲げられる3台のCNCチューブベンダーを用意 部品のクリアランスを確保するドロップアウェイ式クランプダイホルダー オーバーセンターのトグルロック式クランプとプレッシャーダイによる強固な保持力 マンドレルエクストラクタ（オプション STEPファイル変換機能付きPCインターフェース（オプション）でプログラミング時間を短縮 共通部品を使用した設計
