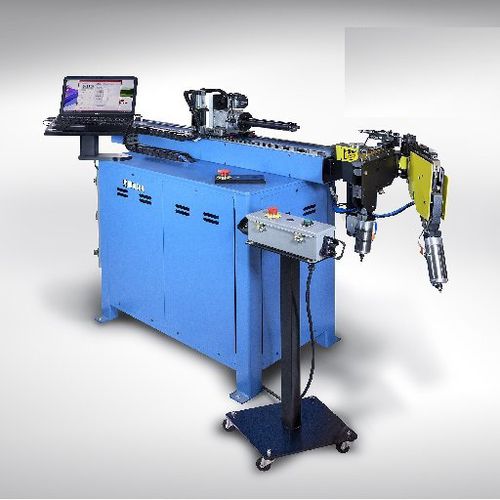

全電動式折り曲げ機 RD10

管CNC3軸

RD10 CNCチューブベンダーは、ブレーキライン、冷蔵部品、燃料ラインなどの小径チューブを曲げるために開発されました。生産性の高いこの3軸全電動式パイプベンダーは、Windowsベースのインターフェースを使ってオペレーターが制御します。本機は標準でシングルラジアスのCNCチューブベンダーとなっています。オプションのデュアルスタックベンドヘッドを使用すれば、2つの異なる半径でチューブを曲げることができます。 RD10は、最大Ø10mm（3/8インチ）までのステンレススチールをロータリードロープロセスで曲げます。 この技術は、狭い半径の曲げ加工に効果的であることが実証されています。 曲げ加工中にチューブを保持するコレットクローザーには、80PSIのショップエアが使用されています。 これにより、飛行機の回転前、回転中、回転後にチューブを確実に固定することができます。 キャリッジ・スピンドルの設計により、最後の曲げでチューブの端が曲げツールのすぐそばに来るようになっています。 これにより、多くの場合、曲げ後のトリミング作業を避けることができます。 ソフトウェアの機能としては、ヒッチフィード、曲げ前の一時停止、XYZからLRAへの変換、干渉チェック、曲げごとの3軸速度設定などがあります。また、オプションのSTEPファイルコンバータを使えば、CADで作成したSTEPファイルをそのままベンダーのコントローラに読み込ませることができます。RD10の前で管の曲げデータを入力する必要はなく、CADシステムから直接3次元の曲げデータを読み込むことができます。とても簡単です。 RD10は、高速で、正確で、再現性の高いCNCパイプベンダーです。アメリカで設計・製造されたこの小径CNCベンダーは、すぐにでも生産可能です。お客様のアプリケーションをお聞かせください。お客様の原価低減のお手伝いをさせていただきたいと思っています。
