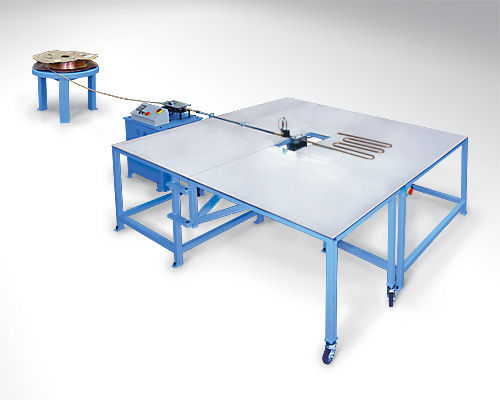

油圧式折り曲げ機 SB16

管CNC3軸

SBシリーズは、生産用に設計されたCNCサーペンタイン・チューブ・ベンダーです。 すべてのSBシリーズは、曲げの間に材料を回転させる必要のないサーペンタイン・チューブ・ベンダーです（R軸平面回転）。 曲げ角度、中心線半径、直線長さをプログラムすれば、サーペンタイン生産が始まります。 チューブは常にサポートテーブルに接触しており、平坦性が保たれています。 SBシリーズの利点の一つは、蛇行したコイルの管理ができることです。 ベンドヘッドはCWとCCWの両方を曲げることができ、曲げの間にチューブを回転させる必要がないため、大型のサーペンタインコイルの管理が非常に容易になります。 Wintonは、外径5mmから外径50mmまでの範囲で、いくつかのサーペンタイン・ベンディング・ソリューションを提供しています。 すべてのソリューションは、3軸サーボ駆動のCNCシステムを使用しており、ユーザーはすべての角度とすべての直線の長さをプログラムすることができます。 制御装置は、スプリングバックを補正し、曲げ加工前にチューブの3Dモデルを提供し、部品仕様の確認を支援し、曲げ加工の残りの部分はCNC制御されます。 すべてのモデルは、曲げの間にチューブを回転させる必要なく、CWおよびCCWに曲げます。 この機能は、曲げられたサーペンタイン・チューブを確実に平らに保つために重要になることがよくあります。 熱伝達の用途では、平坦なサーペンタインコイルが効率的な製品につながります。 スプリットダイアクチュエーターが標準装備されており、狭い半径の曲げ加工が可能です。 ベンドヘッドの設計により、CWまたはCCWの曲げ加工が瞬時に行えます。 そのため、反対側の回転のためにベンドヘッドの位置を変える必要はありません。
