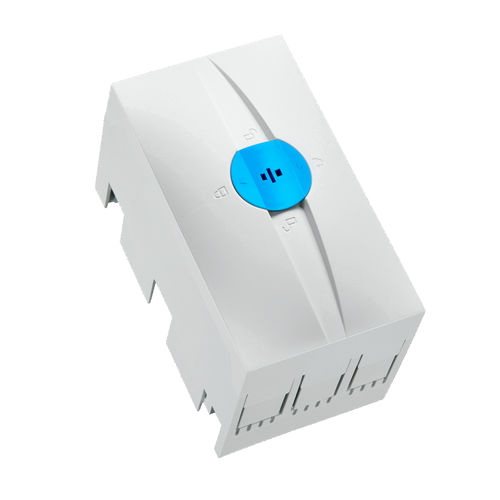

バス バー用端子台 01165

ねじ接続式IEC三極

接続端子板、3極 35 - 150 mm², AWG 2 - 300 MCM, lam.Cu.15 - 20 x 5 - 10 バスバー用 12 x 5, 10 システム 30コンパクト3P 製品グループ - 07 サブグループ - 48 パックサイズ - 1 シリアルナンバー - 4021267011659 製品の利点 キャプティブ・クランプ・スクリュー付きの端子 導体の重ね合わせが可能 端子には公称断面積と締め付けトルクが表示されています。 カタログページ - 2020 : 2.2 eCl@ss 6.1 - 27141146 ECL@SS 7.1 - 27141146 EITIM 4.0 - EC000001 EITIM 5.0 - EC000001 詳細 IEC 規格 iec 61439-1:2011 iec 60999-1:1999 IEC 60999-2:2003 GB/T 7251.1 電気データ IEC 定格電流 (IEC): - 275 A 定格電圧 (IEC) AC: - 690 V 製品の絶縁性能は設置条件によって異なります。 補足データ IEC 以下の値は、特定の条件下でのテストで検証されています。この条件については、パネルを設計する前にヴェーナー社にお問い合わせください。 最大許容電圧 (IEC) AC: - 1000 V 最大許容電圧 (IEC) DC: - 1500 V 最大電流容量(IEC): - 480 A 定格ピーク耐電流 Ipk max.: - 45.9 kA
